CORD Trellis Underlay FabricをOVS on GNS3で構築してみた

trellis_v2.md

はじめに

ONF (Open Networking Foundation)におけるCORD (Central Office Re-architected as a Datacenter) プロジェクト内のSDNベースのLeaf-Spineファブリックの制御を担当するTrellisについて、GNS3仮想環境上で実際に動かしてみた。
スイッチはOVS、スイッチ制御のインタフェースとしてはOpenFlowを用いる。

ONFの公式チュートリアル等で実施されているMninetでの仮想試験環境とは違い、GNS3仮想環境上に試験ネットワークを構築することで、より物理環境に近い試験を実施することが可能になる。これによりパケットキャプチャや疑似障害を容易に実施可能になり今後の調査に役立つ。

今回は、基本的なLeaf-Spine構成での通信確認、およびECMPによる負荷分散の様子を可視化するところまで実施する。

環境全体像

以下の環境を構築する。

ONOSクラスタの構築はScenario Test Coordinator (STC)を利用する
ONOSサーバー2台でクラスタ構成にする
各サーバー間はローカルネットワーク(192.168.200.0/24)でそれぞれ接続する
各種ソフトウェアのインストールのために、各サーバーはens160経由でインターネットに接続しているが、ここでは明記しない（GNS3サーバーに関してはNAT出口となるため明記してある)

各サーバーの事前準備

管理サーバー

Ubuntu 16.04 LTSのインストール (手順省略)

Proxyの設定
HTTP Proxyの設定が不要な場合は本手順では不要

export http_proxy=http://proxy.server:port/
export https_proxy=http://proxy.server:port/

JDK1.8のインストール
```
sudo -E apt-get install openjdk-8-jdk
```

bazel（ビルドツール)のインストール

echo "deb [arch=amd64] http://storage.googleapis.com/bazel-apt stable jdk1.8" | sudo tee /etc/apt/sources.list.d/bazel.list
curl https://bazel.build/bazel-release.pub.gpg | sudo apt-key add -
sudo -E apt-get update && sudo -E apt-get install bazel

その他必要なツールのインストール
```
sudo -E apt-get install python python-pip zip
```

ONOSサーバー

クラスタ構成にするので、本手順は2台分必要。

Ubuntu 16.04 LTSのインストール (手順省略)

Proxyの設定
HTTP Proxyの設定が不要な場合は本手順では不要

export http_proxy=http://proxy.server:port/
export https_proxy=http://proxy.server:port/

JDK1.8のインストール
```
sudo -E apt-get install openjdk-8-jdk
```
sdnユーザーの作成
STCでは、sdnユーザーでアクセスするため、事前にsdnユーザーを作成する必要がある。
```
sudo adduser sdn
## password等適宜設定
```
sudoerの設定
```
sudo visudo
```
ファイル編集画面になるので、以下を最後に追記
```
sdn ALL=(ALL) NOPASSWD:ALL
```

ONOS STCのセットアップ

以下の作業は特別な記載がない限り管理サーバーから実施するものとする。STCではローカルでビルドしたONOSをインストールするため、事前にソースコードからビルドをする必要がある。

ONOSソースコードの取得

cd ~
git clone https://gerrit.onosproject.org/onos
cd onos
git checkout onos-1.15 #最新のリリースブランチに移動する(例示の1.15は執筆時点(2018/11/14)での最新)

ONOSのビルド
```
bazel build onos
```
便利スクリプトの実行PATHを読み込む
```
source ./tools/dev/bash_profile
```
- 管理サーバーログイン時にスクリプトが実行可能とするために、以下を設定しておくと良い
```
cat << EOF >> ~/.bashrc
export ONOS_ROOT=~/onos
source \$ONOS_ROOT/tools/dev/bash_profile
EOF
```
STC環境ファイルの編集
$ONOS_ROOT/tools/test/cells/localファイルを実環境にあわせて編集する。
ここでは、ONOSサーバーのIPがそれぞれ192.168.200.137, 192.168.200.138であった場合についての例を示す。
```
export ONOS_NIC=192.168.200.*
export OC1="192.168.200.137"
export OC2="192.168.200.138"
export OCC1="192.168.200.137"
export OCC2="192.168.200.138"
export ONOS_APPS="drivers,openflow,segmentrouting,netcfghostprovider,routeradvertisement,mcast"
```
設定の反映と確認
cellコマンドで設定を反映させる。設定内容が正しいことも同時に確認する。
```
cell local
```

ssh鍵の登録
Remoteサーバーへのアクセスのため、SSH鍵を作成し、サーバーへ公開鍵登録を行う。

ssh-keygen -t rsa # passphraseは指定しない
onos-push-keys $OC1 # sdnユーザーのパスワードを聞かれるので、先に設定したものを指定
onos-push-keys $OC2

STC構築
```
stc setup
```
確認
ブラウザでhttp://<onos-server>:8181/onos/ui へアクセスしてONOSのGUIが開くことを確認する。 (username: onos, password: rocks)

ネットワーク構築

GNS3設定

OVS 2.5.0以上が必要なため、Dockerイメージを作成する。
※執筆時点ではGNS3のOVSバージョンは2.4なため自分で作成する必要がある。

以下作業はGNS3サーバー上で実施すること。
- gns3のDockerイメージのソースコード取得
```
git clone https://github.com/GNS3/gns3-registry.git
```
- open vswitchのDockerファイルを編集
```
cd gns3-registry/docker/openvswitch
vim Dockerfile
```
  ベースのイメージをalpine:3.4に変更
```
--- a/docker/openvswitch/Dockerfile
+++ b/docker/openvswitch/Dockerfile
@@ -1,4 +1,4 @@
-FROM alpine:3.3
+FROM alpine:3.4

RUN apk add --update openvswitch nano && rm -rf /var/cache/apk/*
```
- ビルド
```
docker build -t gns3/openvswitch:2.5 .
```
Dockerイメージのテンプレート化

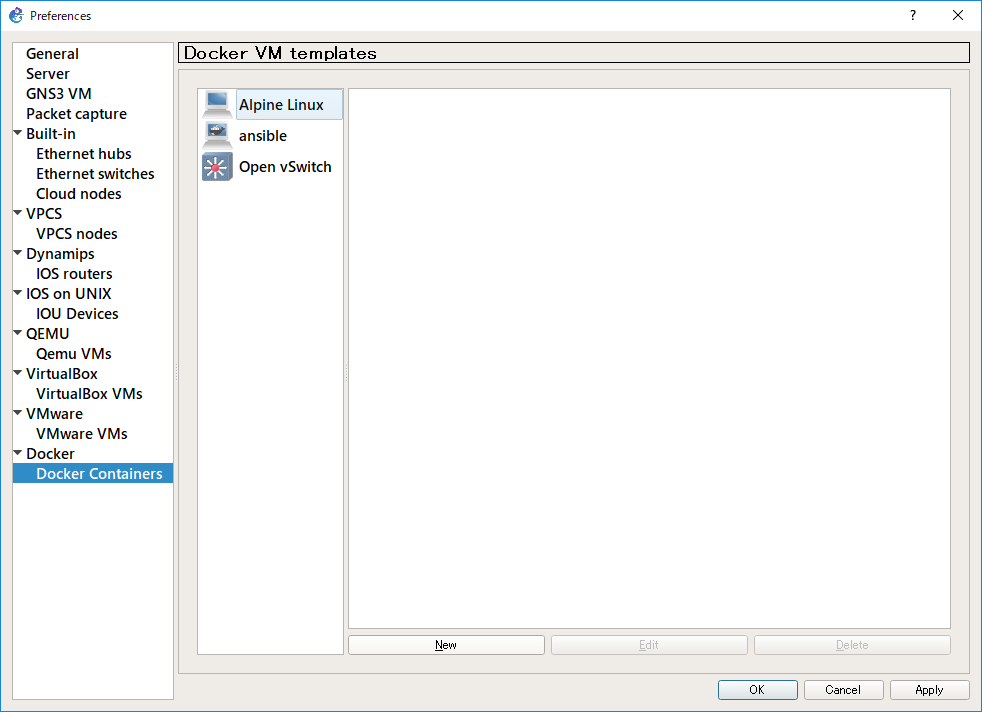

- GNS3クライアント上でCtrl + Shift + Pにてメニューを開き、Docker Containersを選択し、Newをクリック

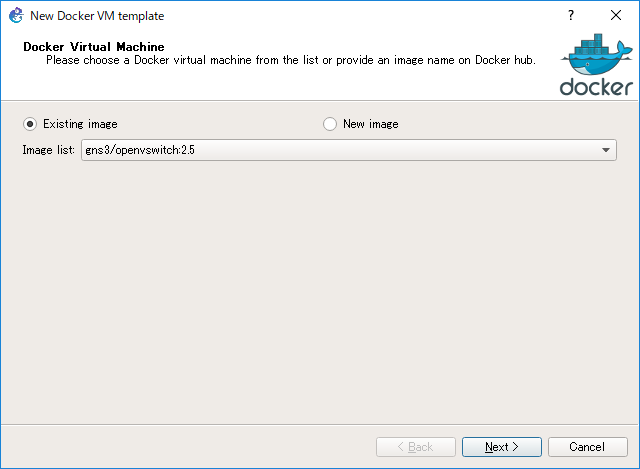

- Existing imageより、先ほど作成したイメージを選択し、Next

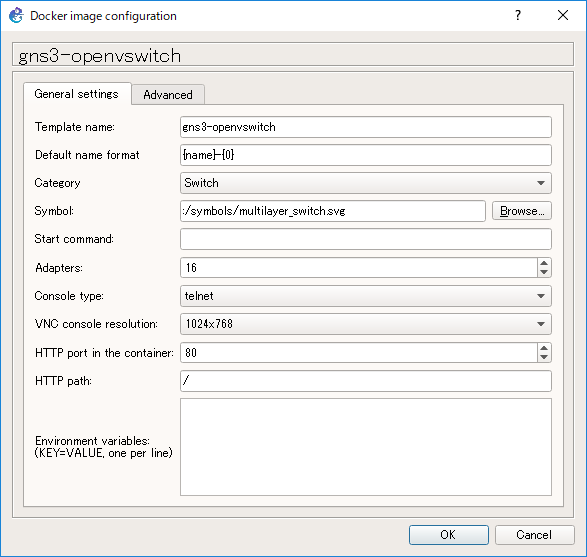

- nameは任意、Network adaptersは16とし、後はデフォルトのままで作成する
- 作成したDockerを選択し、Editを選択し、CategoryをSwitchとSymbolをMultilayer switchにそれぞれ変更する

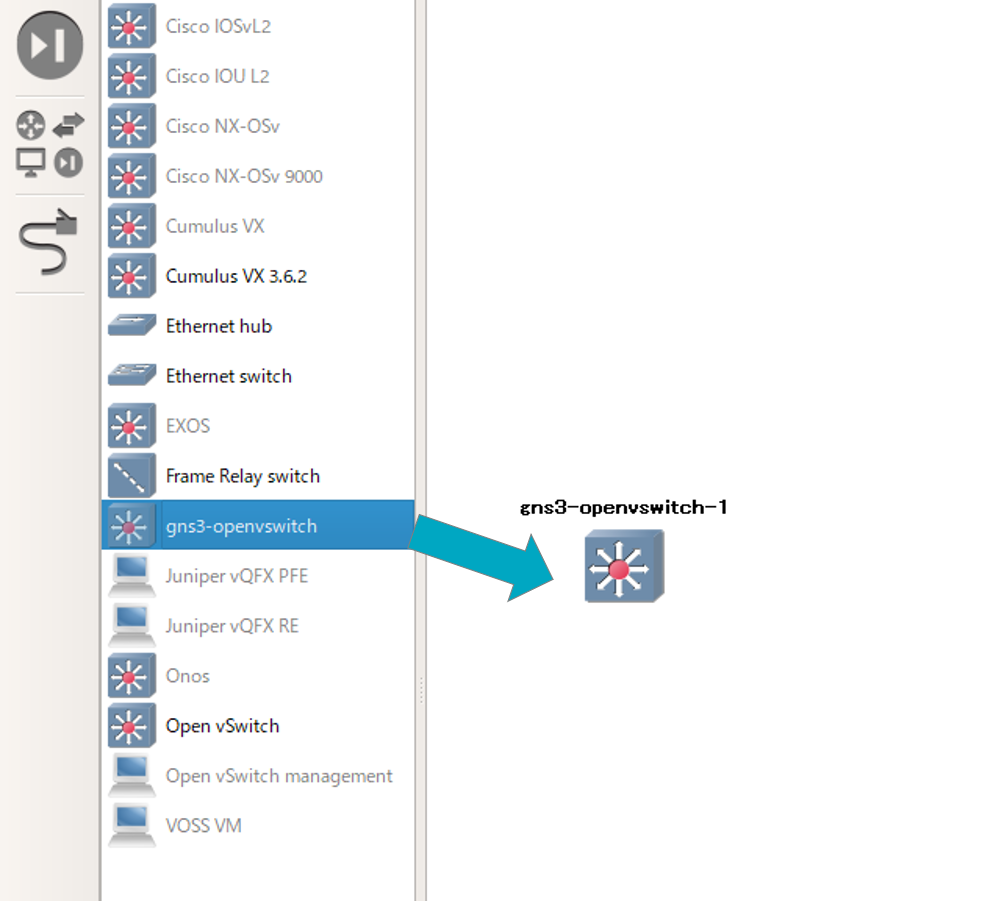

- GNS3から作成したOVSをデプロイ可能なことを確認する

OVSの設定

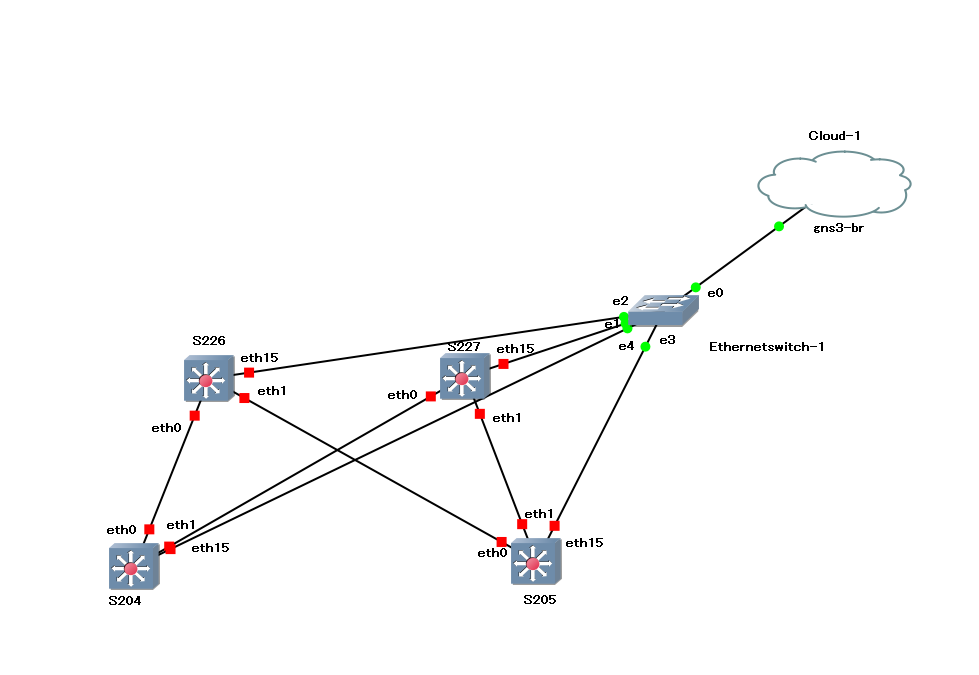

OVSの配置および結線を行う
- Leaf-Spineは順番にeth0から接続
- 管理用/コントローラー接続用のインタフェースはeth15とする

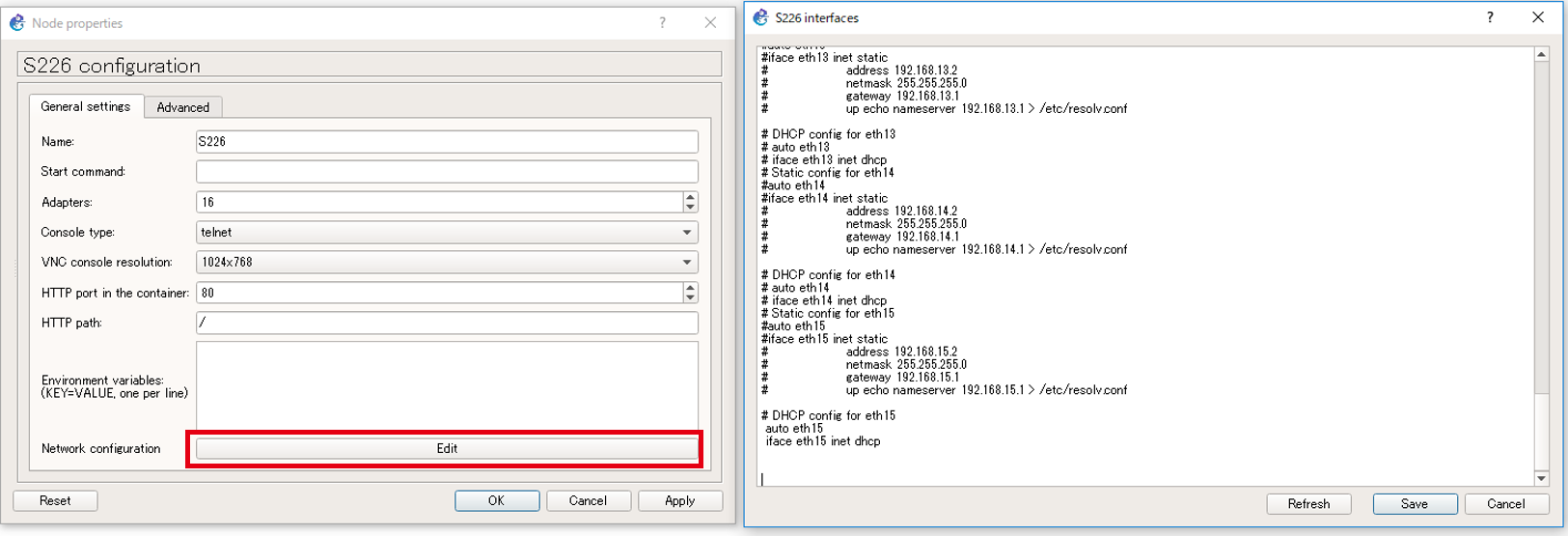

管理用のインタフェースのIPを設定(すべてのOVSに設定)
※DHCPサーバーがある場合は、DHCPで良い

OVSの基本設定
以下となるようにOVSの設定を行う。また、併せて管理ポートをBridgeから外しておく。

Switch	name	datapath-id	mac address
Spine01	S226	0000000000000226	00:00:00:00:02:26
Spine02	S227	0000000000000227	00:00:00:00:02:27
Leaf01	S204	0000000000000204	00:00:00:00:02:04
Leaf02	S205	0000000000000205	00:00:00:00:02:05

Spine01の設定例は下記となるが、Spine02, Leaf01, Leaf02に対しても設定を行う必要がある。

ovs-vsctl del-port br0 eth15
ovs-vsctl set bridge br0 other-config:datapath-id=0000000000000226
ovs-vsctl set bridge br0 other-config:hwaddr=00:00:00:00:02:26

コントローラー接続
各OVSをコントローラー2台と接続する

ovs-vsctl set-controller br0 tcp:192.168.200.137:6653 tcp:192.168.200.138:6653

ホスト接続

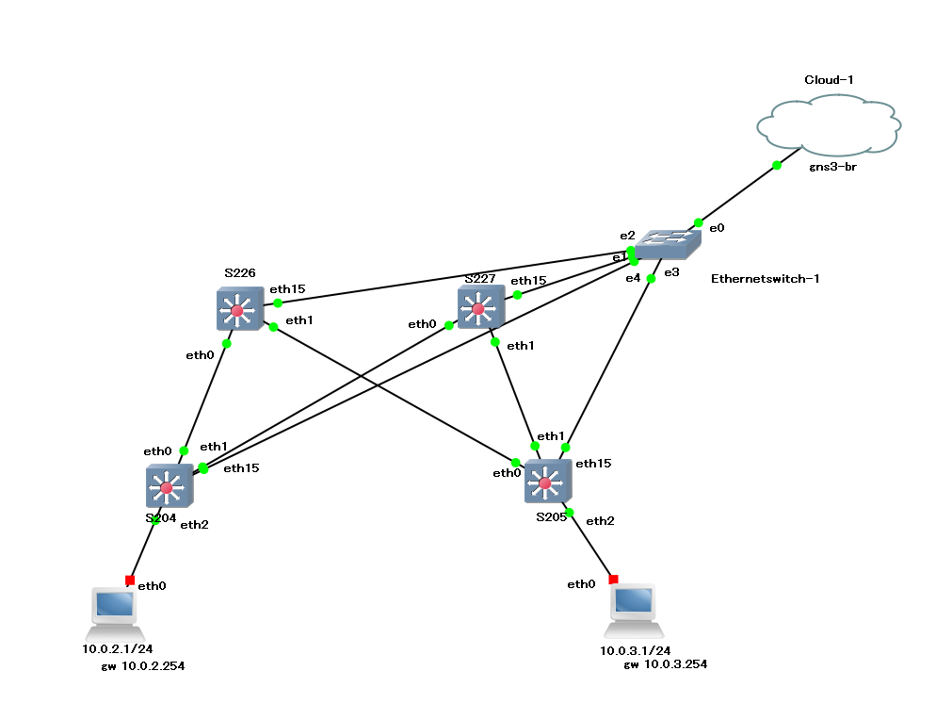

ホストを以下のように接続する。IPアドレスとGWの設定も実施する。（GWアドレスに注意)

GNS3 Hosts

現時点ではホスト間で通信ができないことを確認しておく

/ # ping 10.0.3.1 -c 1
PING 10.0.3.1 (10.0.3.1): 56 data bytes

--- 10.0.3.1 ping statistics ---
1 packets transmitted, 0 packets received, 100% packet loss
/ #

ONOS設定

ネットワーク設定をインポート

管理サーバーより、ONOSにネットワーク設定ファイルを流し込む。この設定により、ONOSより各OVSにフロー設定が投入される。クラスターを構成しているため、設定ファイル流し込みは1つのコントローラーで実施すればよい。

onos-netcfg $OC1 trellis.json

今回の設定例では、以下のような設定ファイル(trellis.json)を用意した。

{
    "ports" : {
        "of:0000000000000204/3" : {
            "interfaces" : [
                {
                    "ips" : [ "10.0.2.254/24" ],
                    "vlan-untagged": 20
                }
            ]
        },
        "of:0000000000000204/4" : {
            "interfaces" : [
                {
                    "ips" : [ "10.0.2.254/24" ],
                    "vlan-untagged": 20
                }
            ]
        },
        "of:0000000000000205/3" : {
            "interfaces" : [
                {
                    "ips" : [ "10.0.3.254/24" ],
                    "vlan-untagged": 30
                }
            ]
        },
        "of:0000000000000205/4" : {
            "interfaces" : [
                {
                    "ips" : [ "10.0.3.254/24" ],
                    "vlan-untagged": 30
                }
            ]
        }
    },
    "devices" : {
        "of:0000000000000204" : {
            "segmentrouting" : {
                "name" : "s204",
                "ipv4NodeSid" : 204,
                "ipv4Loopback" : "192.168.0.204",
                "routerMac" : "00:00:00:00:02:04",
                "isEdgeRouter" : true,
                "adjacencySids" : []
            },
            "basic" : {
                "name": "s204",
                "driver" : "ofdpa-ovs"
            }
        },
        "of:0000000000000205" : {
            "segmentrouting" : {
                "name" : "s205",
                "ipv4NodeSid" : 205,
                "ipv4Loopback" : "192.168.0.205",
                "routerMac" : "00:00:00:00:02:05",
                "isEdgeRouter" : true,
                "adjacencySids" : []
            },
            "basic" : {
                "name": "s205",
                "driver" : "ofdpa-ovs"
            }
        },
        "of:0000000000000226" : {
            "segmentrouting" : {
                "name" : "s226",
                "ipv4NodeSid" : 226,
                "ipv4Loopback" : "192.168.0.226",
                "routerMac" : "00:00:00:00:02:26",
                "isEdgeRouter" : false,
                "adjacencySids" : []
            },
            "basic" : {
                "name": "s226",
                "driver" : "ofdpa-ovs"
            }
        },
        "of:0000000000000227" : {
            "segmentrouting" : {
                "name" : "s227",
                "ipv4NodeSid" : 227,
                "ipv4Loopback" : "192.168.0.227",
                "routerMac" : "00:00:00:00:02:27",
                "isEdgeRouter" : false,
                "adjacencySids" : []
            },
            "basic" : {
                "name": "s227",
                "driver" : "ofdpa-ovs"
            }
        }
    }
}

通信確認

ホスト間でお互いにPingを実行し通信可能なことを確認する。
※最初はフロー登録されていない可能性があるため同時に双方向でPingを実行するのが良い。

/ # ping 10.0.3.1 -c 3
PING 10.0.3.1 (10.0.3.1): 56 data bytes
64 bytes from 10.0.3.1: seq=0 ttl=63 time=7.918 ms
64 bytes from 10.0.3.1: seq=1 ttl=63 time=19.777 ms
64 bytes from 10.0.3.1: seq=2 ttl=63 time=13.366 ms

--- 10.0.3.1 ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 7.918/13.687/19.777 ms

ECMPの確認

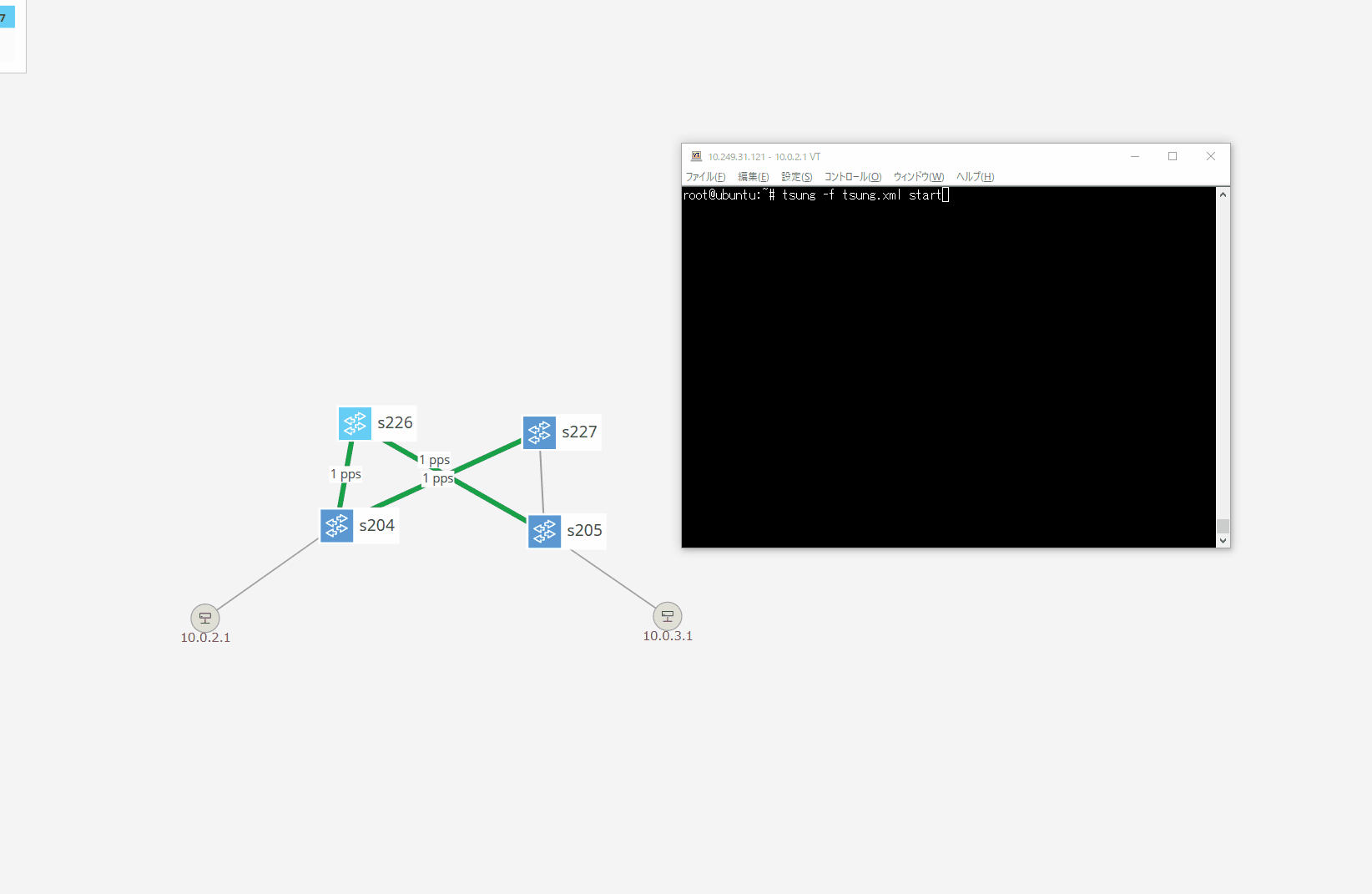

負荷試験ツールであるTsungを使用してホスト間通信を実施し、ONOS上でトラフィック流量が可視化する。
ファブリック内のトラフィックが均等に分散されていることが確認できる。

まとめ

GNS3を用いて、Trellisファブリックの基本構成での通信確認および、ECMPによる負荷分散をONOS上で可視化した。

従来型のスイッチによる自律的な制御とは異なり、すべてコントローラーにより制御することでスイッチへの負担軽減や設定の簡素化が可能となる。

今回は、基本的な動作のみを確認したが、今後は以下のようなことを試していきたい。

疑似障害を起こした場合の挙動調査
パケットキャプチャによる解析
その他ONOSアプリケーションの動作確認
実機での動作確認および性能調査
