EVPN-VXLANとは？

• データプレーンにVXLANを使用し、L3NW上にL2オーバーレイを構築
• VXLANのコントロールプレーンとしてEVPN使用（MP-BGPを用いて、MACアドレスやIPアドレス情報を伝搬）
• 一つのプロトコル（BGP）でIP CLOS（アンダーレイ）とVXLANのコントロールプレーン（EVPN）を提供

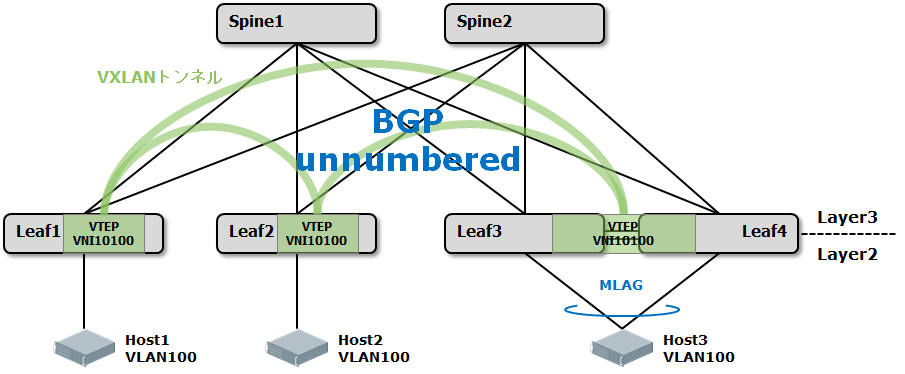

EVPN/VXLANデザイン（Cumulus Linux）

• コントローラレスVXLANトンネル
  • EVPNによりコントローラ不要
• ARP SusppressionによりDC内のブロードキャストトラフィックを削減
  • ローカルのLeafSWがホストのARP要求に応答
• スケーラビリティと安定性
  • スケーラブルで柔軟性があるBGPをコントロールプレーンとして使用
• ホストモビリティ
  • BGP EVPNアドレスファミリーはホストのDC内の移動をトラックし、ホスト移動後のファーストコンバージェンスを実現
• VXLAN Active/Activeモードをサポート
  • MLAGによりホストのリダンダンシーに対応
• VXLANルーティングをサポート
  • VXLAN VNI間のIPルーティングをサポート
  • マルチテナント用にVRF内のVXLANルーティングをサポート

座学はここまで。実機で確認していきます。

ネットワーク構成

• Leaf SWは、Edgecore Networks社のAS5812-54Tを使用
• Spine SWは、Edgecore Networks社のAS5812-54Xを使用
• Cumulus Linux 3.7.3を使用

Config設定

Leaf01

• /etc/network/interfaces

# This file describes the network interfaces available on your system
# and how to activate them. For more information, see interfaces(5).

source /etc/network/interfaces.d/*.intf

# The loopback network interface
auto lo
iface lo inet loopback
    address 10.0.0.11/32

# The primary network interface
auto eth0
iface eth0
    address 192.168.100.90/24
    gateway 192.168.100.1

auto swp1
iface swp1
    bridge-vids 100

auto swp49
iface swp49
    link-speed 40000

auto swp50
iface swp50
    link-speed 40000

auto bridge
iface bridge
    bridge-ports swp1 vni-10100
    bridge-vids 100
    bridge-vlan-aware yes

auto vlan100
iface vlan100
    vlan-id 100
    vlan-raw-device bridge

auto vni-10100
iface vni-10100
    bridge-access 100                 # VNI-VIDマッピング
    bridge-arp-nd-suppress on         # ARP抑制
    bridge-learning off
    mstpctl-bpduguard yes
    mstpctl-portbpdufilter yes
    vxlan-id 10100                    # VNI
    vxlan-local-tunnelip 10.0.0.11    # VTEP(loopback指定)

• /etc/frr/frr.conf

frr version 4.0+cl3u9
frr defaults datacenter
hostname Leaf01
username cumulus nopassword
!
service integrated-vtysh-config
!
log syslog
!
interface swp49
 ipv6 nd ra-interval 10
 no ipv6 nd suppress-ra
!
interface swp50
 ipv6 nd ra-interval 10
 no ipv6 nd suppress-ra
!
router bgp 65011
 bgp router-id 10.0.0.11
 bgp bestpath as-path multipath-relax
 neighbor FABRIC peer-group
 neighbor FABRIC remote-as external
 neighbor FABRIC bfd
 neighbor FABRIC capability extended-nexthop
 neighbor swp49 interface peer-group FABRIC
 neighbor swp50 interface peer-group FABRIC
 !
 address-family ipv4 unicast
  network 10.0.0.11/32
 exit-address-family
 !
 address-family l2vpn evpn    # EVPN設定
  neighbor FABRIC activate
  advertise-all-vni           # 全てのVNIの情報を広報
 exit-address-family
!
line vty
!

Spine01

• /etc/network/interfaces

# This file describes the network interfaces available on your system
# and how to activate them. For more information, see interfaces(5).

source /etc/network/interfaces.d/*.intf

# The loopback network interface
auto lo
iface lo inet loopback
    # The primary network interface
    address 10.0.0.1/32

# The primary network interface
auto eth0
iface eth0
    address 192.168.100.85/24
    gateway 192.168.100.1

auto swp49
iface swp49
    link-speed 40000

auto swp50
iface swp50
    link-speed 40000

• /etc/frr/frr.conf

frr version 4.0+cl3u9
frr defaults datacenter
hostname Spine01
username cumulus nopassword
!
service integrated-vtysh-config
!
log syslog
!
interface swp49
 ipv6 nd ra-interval 10
 no ipv6 nd suppress-ra
!
interface swp50
 ipv6 nd ra-interval 10
 no ipv6 nd suppress-ra
!
router bgp 65020
 bgp router-id 10.0.0.1
 bgp bestpath as-path multipath-relax
 neighbor FABRIC peer-group
 neighbor FABRIC remote-as external
 neighbor FABRIC bfd
 neighbor FABRIC capability extended-nexthop
 neighbor swp49 interface peer-group FABRIC
 neighbor swp50 interface peer-group FABRIC
 !
 address-family ipv4 unicast
  network 10.0.0.1/32
 exit-address-family
 !
 address-family l2vpn evpn   # EVPN設定
  neighbor FABRIC activate
 exit-address-family
!
line vty
!

• Leaf02、Spine02は割愛（IPアドレス、ASN、ルーターIDなど個別パラメーターのみの違い）

動作確認

• VM1→VM2へPing： 当然通ります

# ping 172.16.100.20 -c 1
PING 172.16.100.20 (172.16.100.20) 56(84) bytes of data.
64 bytes from 172.16.100.20: icmp_seq=1 ttl=64 time=1.48 ms

--- 172.16.100.20 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 1.482/1.482/1.482/0.000 ms

• FDB（Leaf01）

cumulus@Leaf01:~$ net show bridge macs 08:00:27:8e:a4:c7

VLAN      Master  Interface  MAC                TunnelDest  State  Flags          LastSeen
--------  ------  ---------  -----------------  ----------  -----  -------------  ----------------
100       bridge  vni-10100  08:00:27:8e:a4:c7                     offload        8 days, 17:35:20
untagged          vni-10100  08:00:27:8e:a4:c7  10.0.0.12          self, offload  8 days, 17:38:43

• BGP（Leaf01）

cumulus@Leaf01:~$ net show bgp
show bgp ipv4 unicast
=====================
BGP table version is 41, local router ID is 10.0.0.11
Status codes: s suppressed, d damped, h history, * valid, > best, = multipath,
              i internal, r RIB-failure, S Stale, R Removed
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 10.0.0.1/32      swp49                    0             0 65020 i
*> 10.0.0.2/32      swp50                    0             0 65020 i
*> 10.0.0.11/32     0.0.0.0                  0         32768 i
*= 10.0.0.12/32     swp49                                  0 65020 65012 i
*>                  swp50                                  0 65020 65012 i

• ARP抑制（Leaf01）

cumulus@Leaf01:~$ net show evpn arp-cache vni 10100
Number of ARPs (local and remote) known for this VNI: 4
IP                        Type   State    MAC               Remote VTEP
172.16.100.1              local  active   a8:2b:b5:cc:cc:94
fe80::aa2b:b5ff:fecc:cc94 local  active   a8:2b:b5:cc:cc:94
172.16.100.20             remote active   08:00:27:8e:a4:c7 10.0.0.12
172.16.100.10             local  active   08:00:27:81:70:77

まとめ
