お客様運用課題と解決策の検討
◆株式会社JVCケンウッド・公共産業システム様が抱えるレコーダー運用課題
カメラシステムのレコーダーに搭載されるディスク異常(RAID異常)を早期に発見したい。
①カメラやPCが故障した場合は映像が表示されないため、すぐに故障を知ることができるが、レコーダーでRAIDの縮退が発生しても録画機能としては継続動作するため、即座にディスク異常を検知できず、完全にRAIDが破綻してから検知することが多々ある。
②レコーダーの性質上、セキュリティが確保されたデータセンター内に設置されることがあり、容易に実機の状態を目視確認することが難しい場合がある。
③SNMP監視ソフトウェアを導入し、ディスク異常を検知したいが高額な予算をかけられない。
◆課題解決に向けた解決策の検討
AN-ManagerStationのパフォーマンス監視機能を用いてレコーダーのディスク状態を定常監視し、異常を早期検知。
2025/3/31にリリースされたAN-ManagerStation 1.21.01のパフォーマンス監視拡張機能(文字列値のMIB監視)を利用して、レコーダーのディスク状態監視検証を実施する。
検証概要

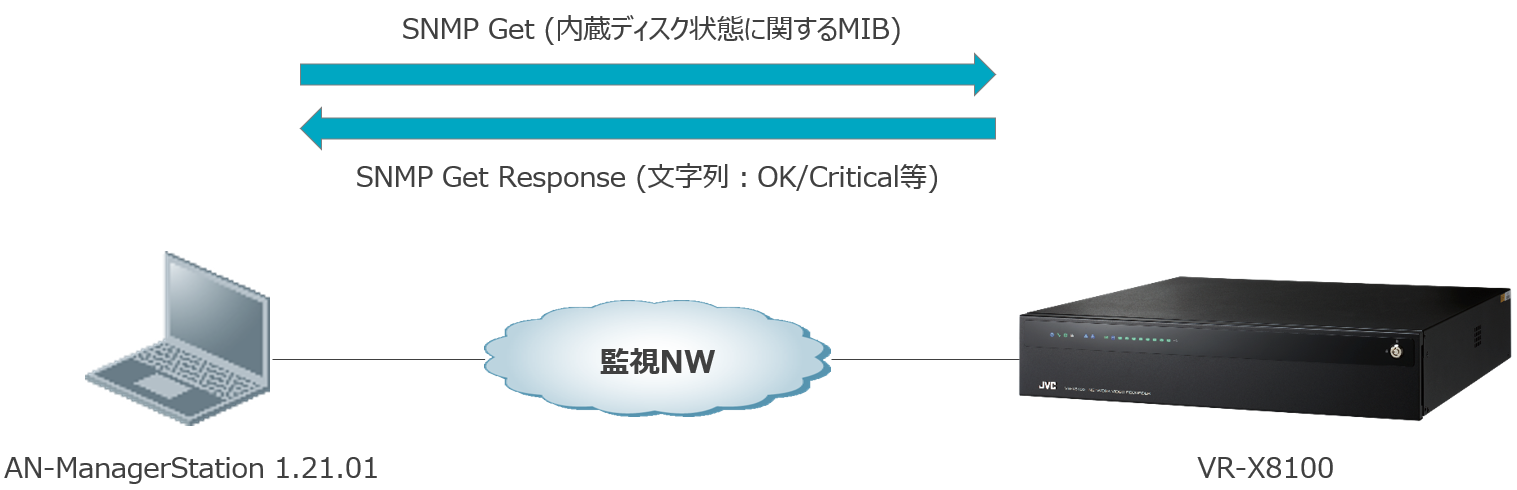

検証構成

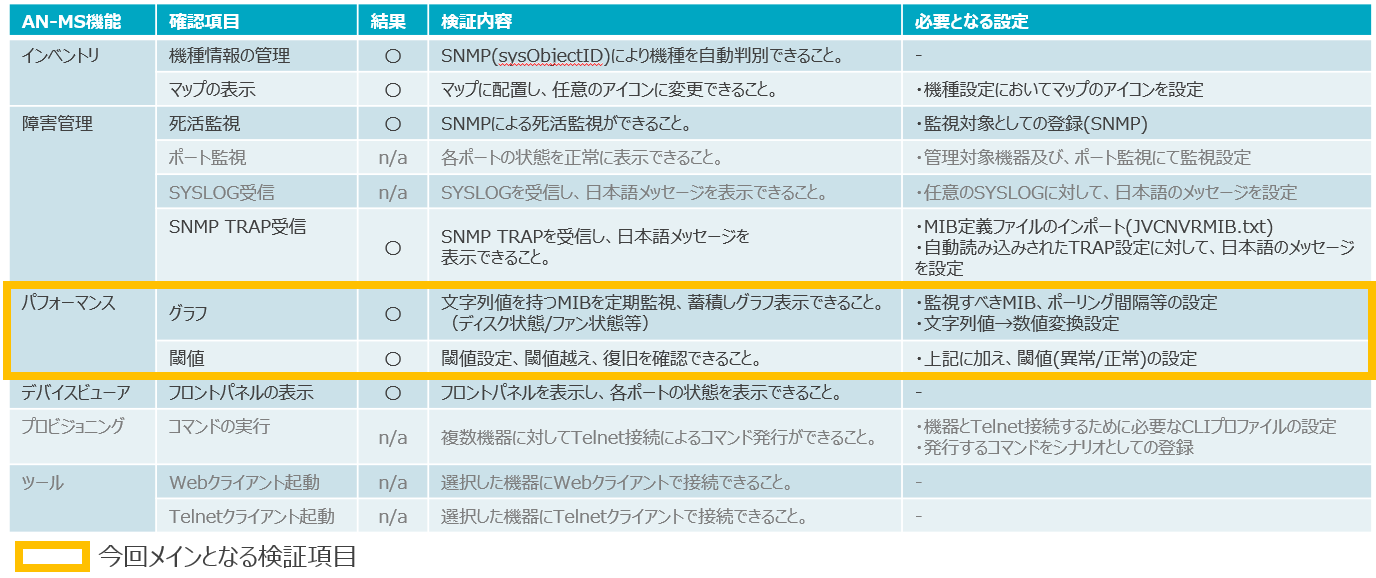

検証内容及び結果
AN-ManagerStation 1.21.01で拡張されたパフォーマンス監視機能(文字列値のMIB監視)とVR-X8100との接続性を確認した結果、レコーダーのディスク状態及びファン状態等の異常を監視できることを確認できました。
また、AN-ManagerStationが提供する様々な監視機能が利用できることが確認できましたので、レコーダーに限らず、マルチベンダで構成されたネットワーク全体を統合管理にも活用可能です。

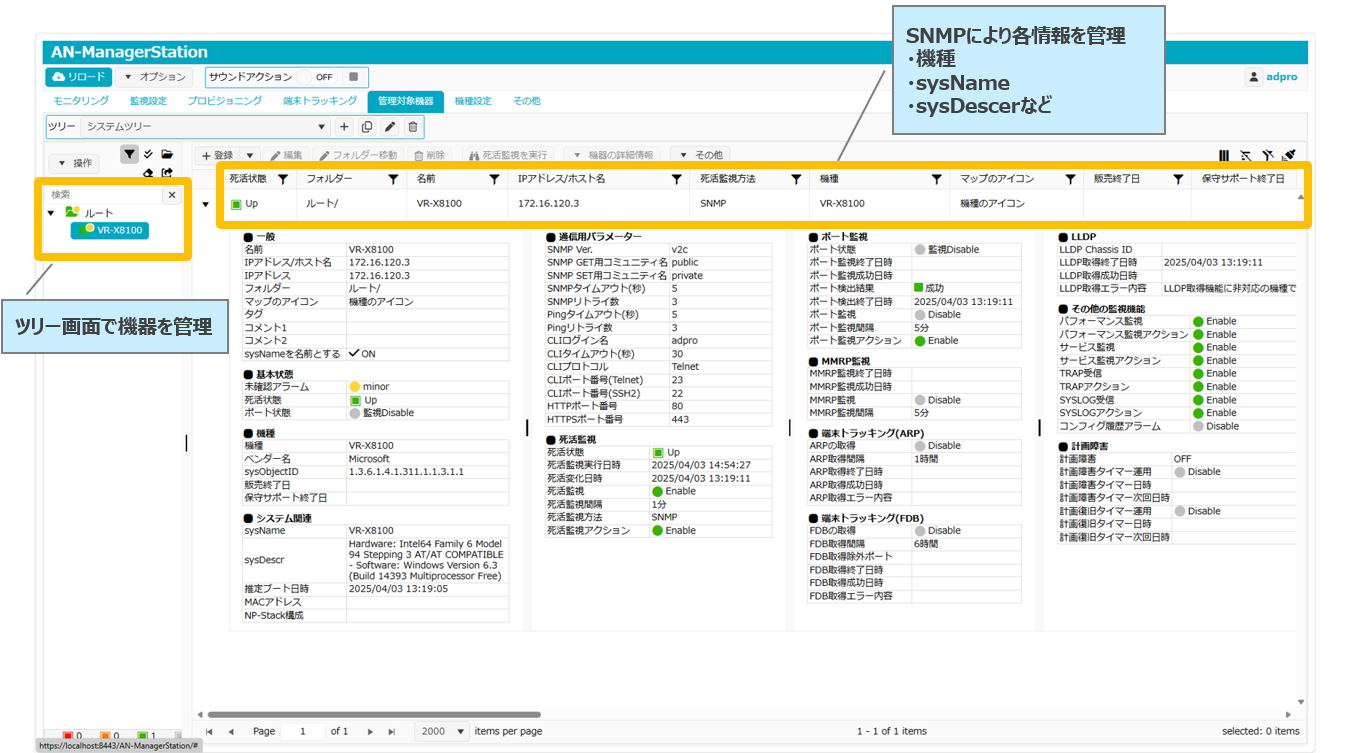

インベントリ – 機種情報の管理 (1/2)

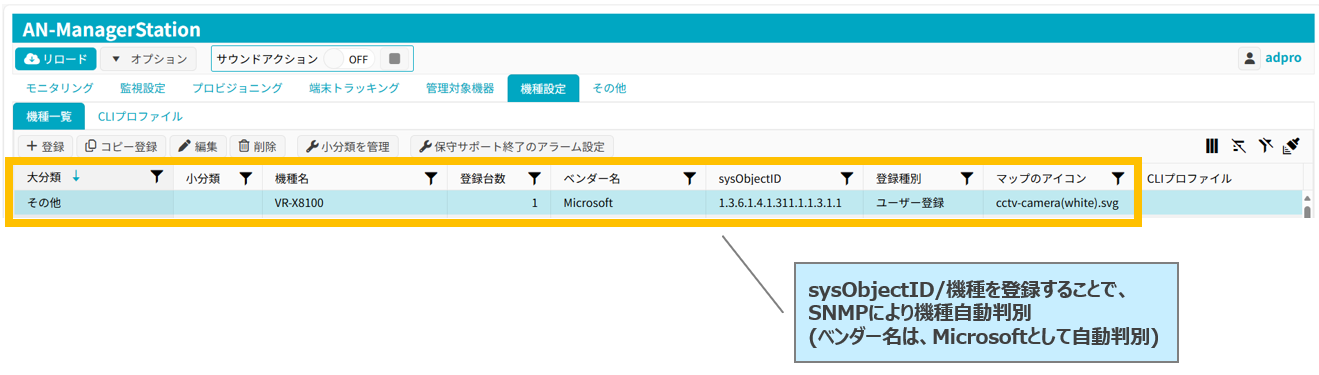

◆インベントリ – 機種情報の管理
（１）機種情報の登録
インベントリ – 機種情報の管理 (2/2)
（２）インベントリ管理画面

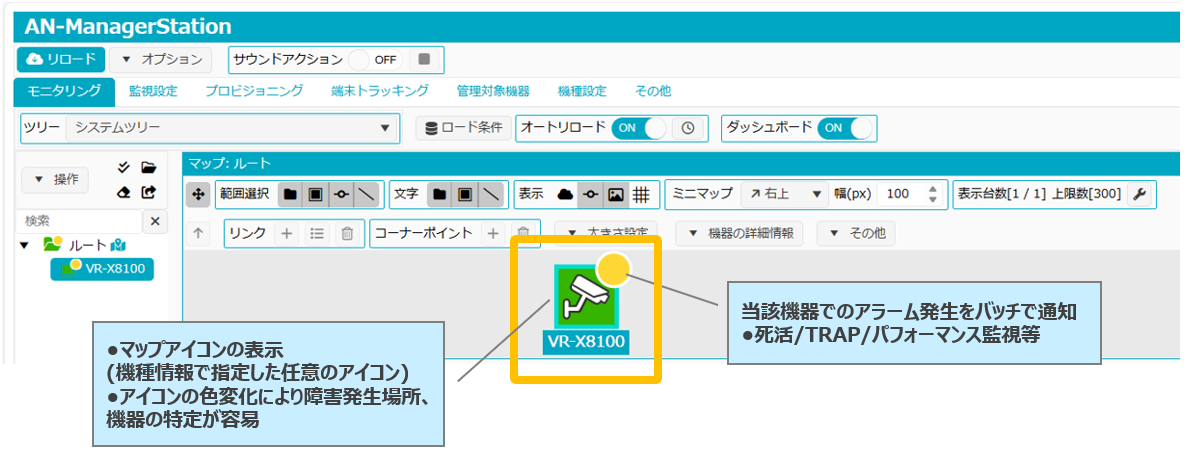

インベントリ ー マップの表示
◆マップ

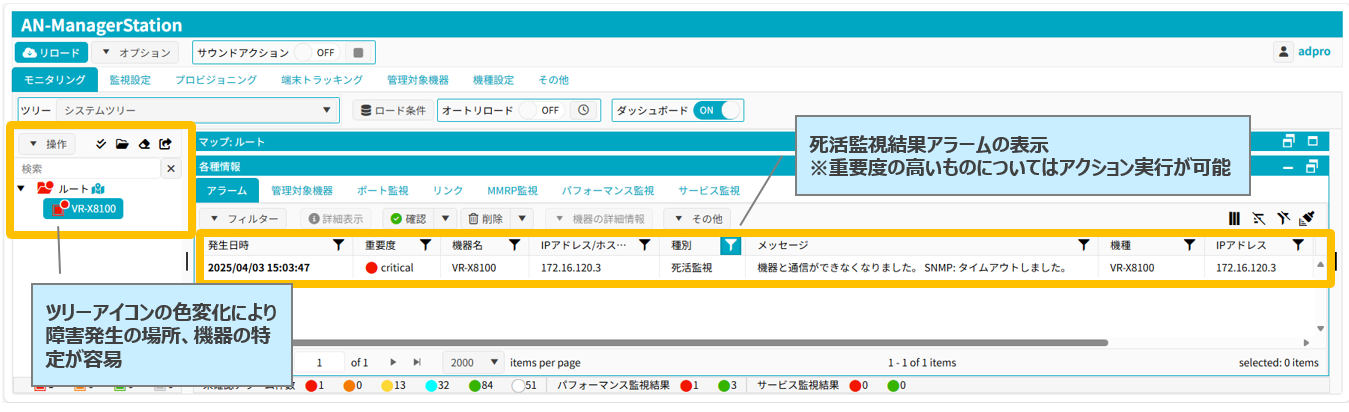

障害管理 – 死活監視
◆障害管理 – 死活監視

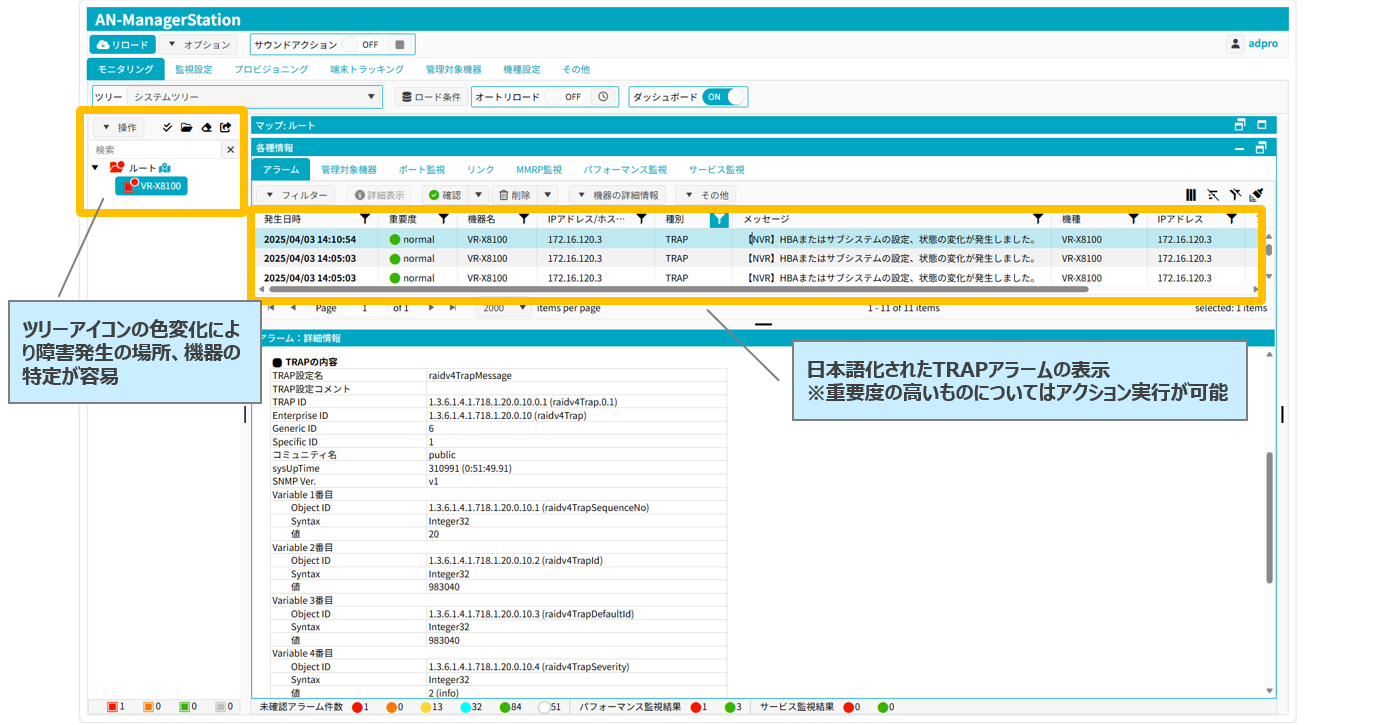

障害管理 – SNMP TRAP受信
◆障害管理 – SNMP TRAP受信

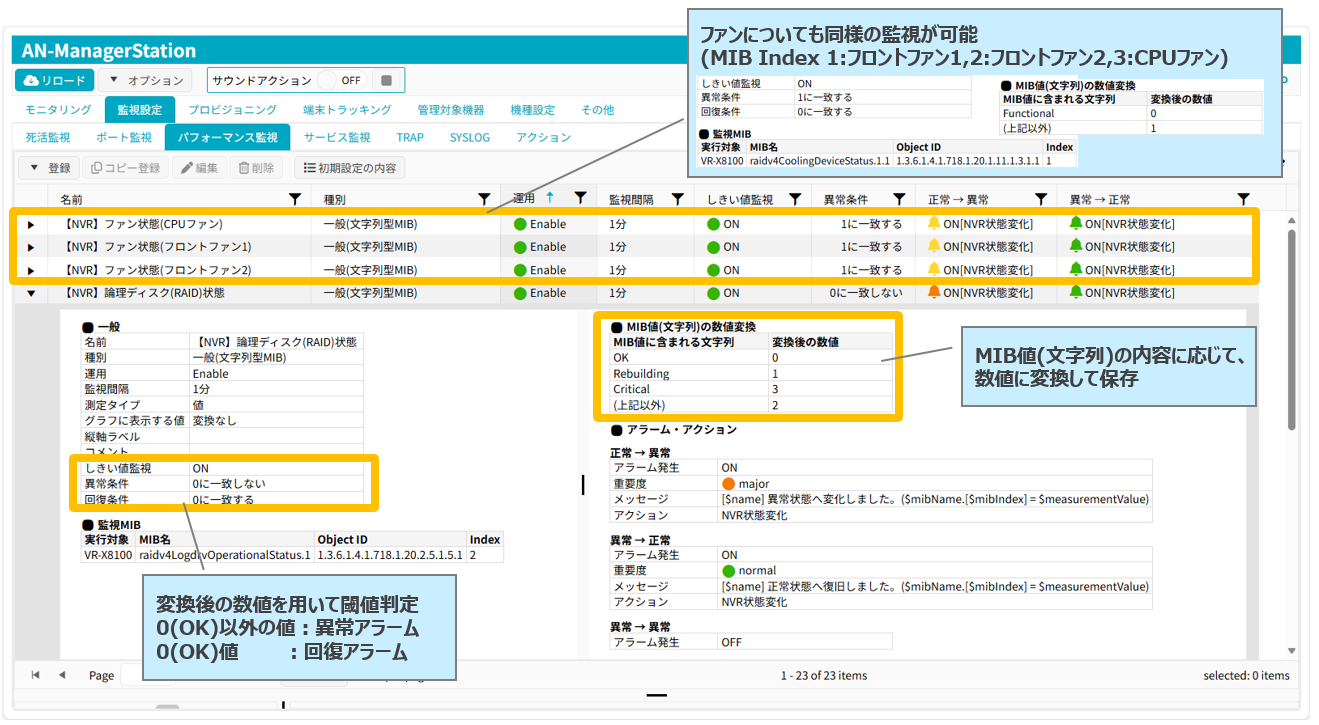

パフォーマンス – レコーダーのディスク状態等監視設定 (1/2)
◆パフォーマンス – 論理ディスク(RAID)状態、ファン状態監視

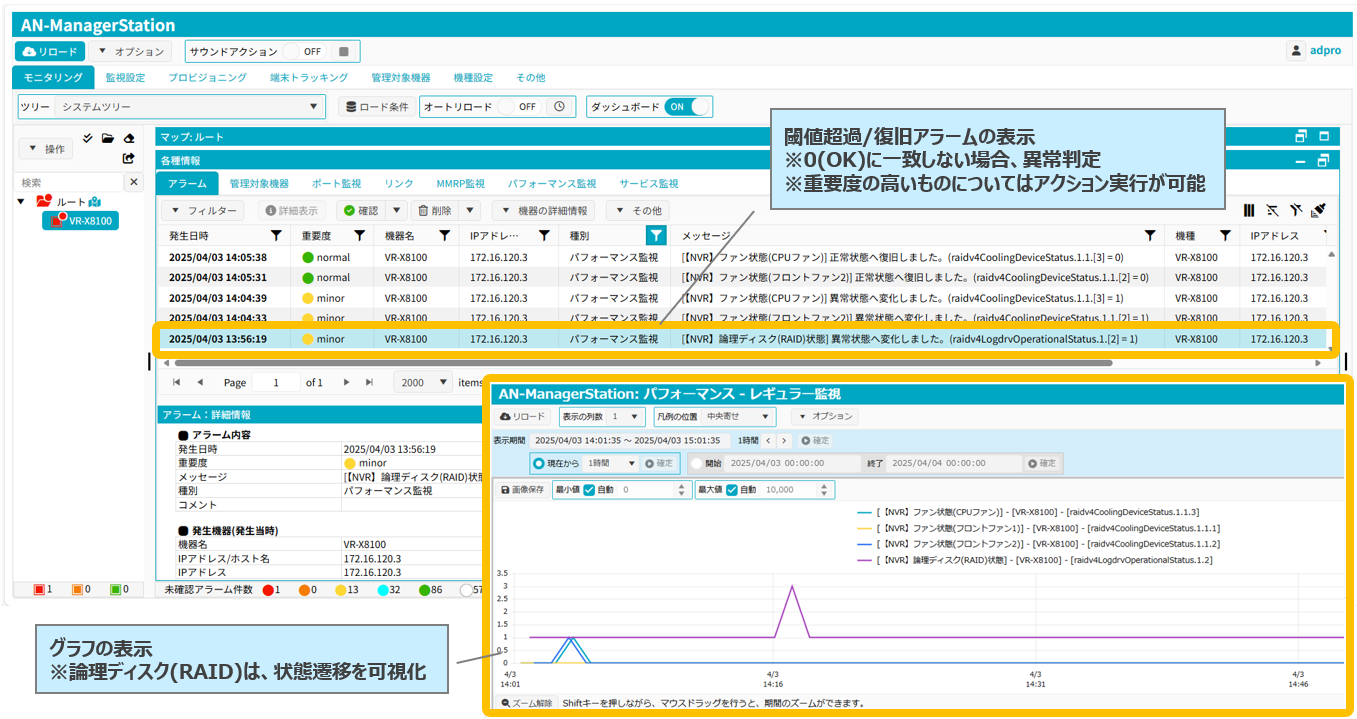

パフォーマンス – グラフ/閾値 (2/2)
◆パフォーマンス – グラフ/閾値（論理ディスク(RAID)状態、ファン状態監視）

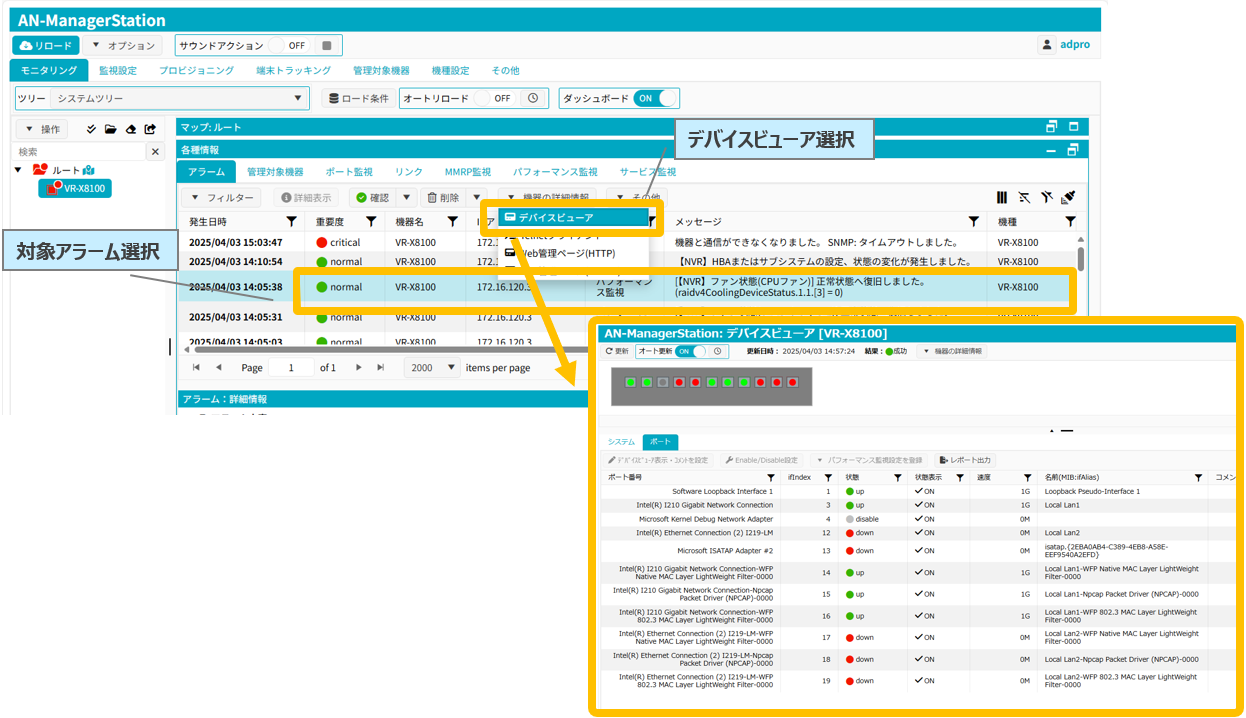

デバイスビューア – 対象機器の通信状態可視化
◆ツール – デバイスビューア起動

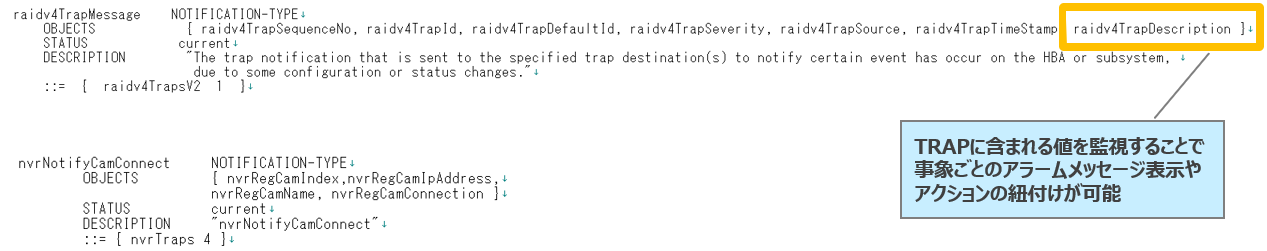

付録 ・・・ 追加TRAP
◆レコーダー関連 TRAP
独自MIB定義ファイル(JVCNVRMIB.txt)をインポートすることで以下のTRAPを管理できるようになります。
