SONiCコンテナ用のContainerlab環境の準備から起動まで
今回は、以下のようにSONiCのコンテナを3つ起動し、BGPにてルーティングする環境を用意することにします。
図1:SONiCコンテナの試験構成図
上記のテスト環境を構築するために、以下を記述した sonic.yml ファイルを用意します。
name: sonic01
topology:
nodes:
sonic01:
kind: sonic-vs
image: docker-sonic-vs:latest
sonic02:
kind: sonic-vs
image: docker-sonic-vs:latest
sonic03:
kind: sonic-vs
image: docker-sonic-vs:latest
links:
- endpoints: ["sonic01:Ethernet0", "sonic02:Ethernet0"]
- endpoints: ["sonic02:Ethernet4", "sonic03:Ethernet0"]
上記の"node"の部分で、dockerに登録したSONiCイメージを"docker-sonic-vs:latest"として指定しています。また、リンク接続の定義の中で、endpointsには、SONiC内部にて認識するインタフェース名のEthernet0とEthernet4を指定しています。このsonic.ymlファイルと実行バイナリファイルのcontainerlabを同一ディレクトリに置きます。まず以下のコマンドにてトポロジーを表示させてみます。
sudo ./containerlab graph -t sonic.yml上記のコマンドを実行した後に、Containerlabの仮想マシンのIPアドレスを使って、以下のURLにブラウザでアクセスしてみます。
http://(仮想マシンのIPアドレス):50080そうすると、以下のようにトポロジーをブラウザ上にて確認することができます。

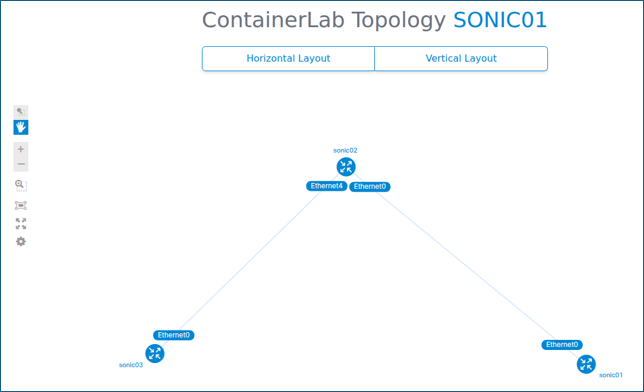

図2:SONiCコンテナの試験構成のトポロジー表示
次に以下のコマンドにて、Containerlabの仮想ネットワークを起動します。sudo ./containerlab deploy -t sonic.yml以下のようなスクリーンログが出力されれば、SONiCコンテナの起動が完了しています。
$ sudo ./containerlab deploy -t sonic.yml 15:06:48 INFO Containerlab started version=0.69.3 15:06:48 INFO Parsing & checking topology file=sonic.yml 15:06:48 INFO Creating docker network name=clab IPv4 subnet=172.20.20.0/24 IPv6 subnet=3fff:172:20:20::/64 MTU=1500 15:06:49 INFO Creating lab directory path=/home/adpro/work/clab-sonic01 15:06:49 INFO Creating container name=sonic01 15:06:49 INFO Creating container name=sonic03 15:06:49 INFO Creating container name=sonic02 15:06:49 INFO Created link: sonic01:Ethernet0 -- sonic02:Ethernet0 15:06:49 INFO Created link: sonic02:Ethernet4 -- sonic03:Ethernet0 15:06:49 INFO Adding host entries path=/etc/hosts 15:06:49 INFO Adding SSH config for nodes path=/etc/ssh/ssh_config.d/clab-sonic01.conf You are on the latest version (0.69.3) +----------------------+------------------------+---------+-------------------+ | Name | Kind/Image | State | IPv4/6 Address | +----------------------+------------------------+---------+-------------------+ | clab-sonic01-sonic01 | sonic-vs | running | 172.20.20.2 | | | docker-sonic-vs:latest | | 3fff:172:20:20::2 | +----------------------+------------------------+---------+-------------------+ | clab-sonic01-sonic02 | sonic-vs | running | 172.20.20.3 | | | docker-sonic-vs:latest | | 3fff:172:20:20::3 | +----------------------+------------------------+---------+-------------------+ | clab-sonic01-sonic03 | sonic-vs | running | 172.20.20.4 | | | docker-sonic-vs:latest | | 3fff:172:20:20::4 | +----------------------+------------------------+---------+-------------------+"docker ps"コマンドでも、以下のように、SONiCコンテナが起動していることを確認できます。
$ docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES d2aee6ffb42a docker-sonic-vs:latest "/bin/bash" 4 minutes ago Up 4 minutes clab-sonic01-sonic02 83042366f17c docker-sonic-vs:latest "/bin/bash" 4 minutes ago Up 4 minutes clab-sonic01-sonic03 4b8e71be5aca docker-sonic-vs:latest "/bin/bash" 4 minutes ago Up 4 minutes clab-sonic01-sonic01
