◆ 検証の目的
株式会社コンテック様の産業用マネージドスイッチ 「SH-9210AT-POE」とAN-ManagerStationの相互接続性を確認する。また、相互接続において必要になる設定内容、課題についても洗い出しを行う。

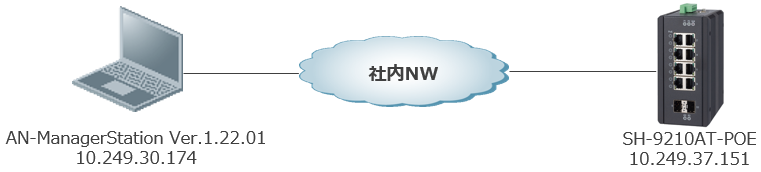

◆ 検証構成

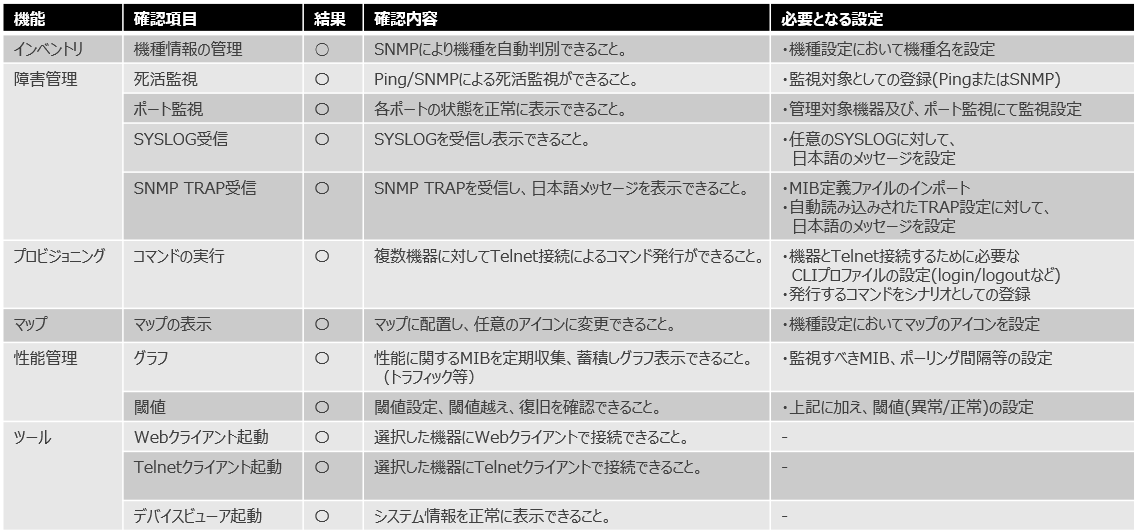

◆ 検証結果まとめ
AN-ManagerStation Ver.1.22.01 が提供する各種基本機能を活用できることが確認できました。
検証にあたっては特殊な設定等は必要なかったため、複雑な操作を必要とせず監視することができます！

◆ インベントリ – 機種情報の管理

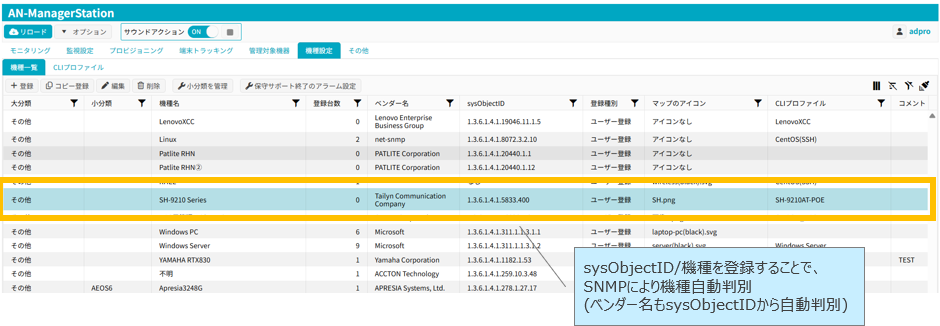

(1)機種情報の登録

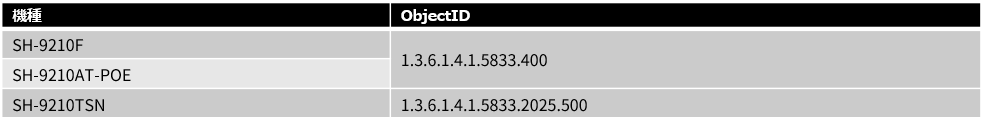

◆ 補足 コンテック社のマネージドスイッチは 3 機種あり、以下の sysObjectID となっております。
◆ [SH-9210F][SH-9210AT-POE]  :1.3.6.1.4.1.5833.400
◆ [SH-9210TSN]           　    :1.3.6.1.4.1.5833.2025.500

◆ 補足：コンテック社のマネージドスイッチは3機種あり、以下のsysObjectIDとなっております。
よって AN-ManagerStation で管理する場合は、機種名を「 SH-9210 Series 」として登録し、型式の区別は、sysDescr (1.3.6.1.2.1.1.1) 値で判別するという形で管理が適していると考えられます。

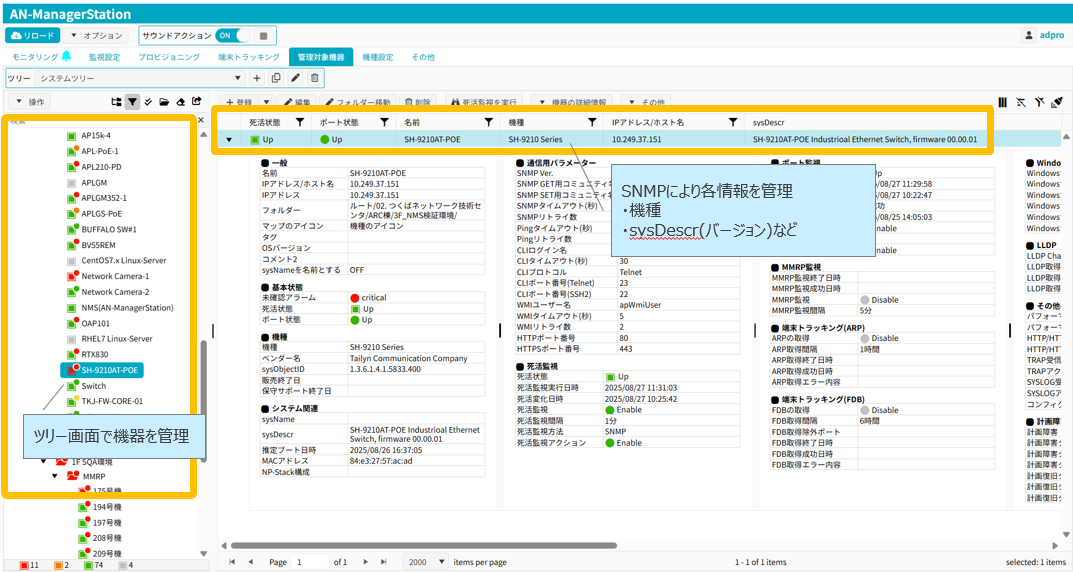

(2)インベントリ管理画面

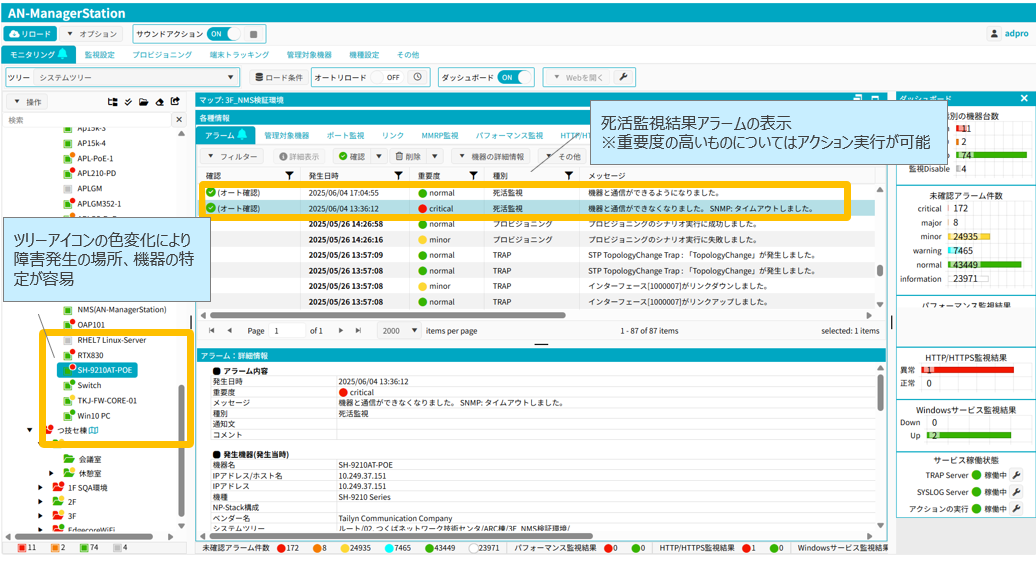

◆　障害管理 - 死活監視

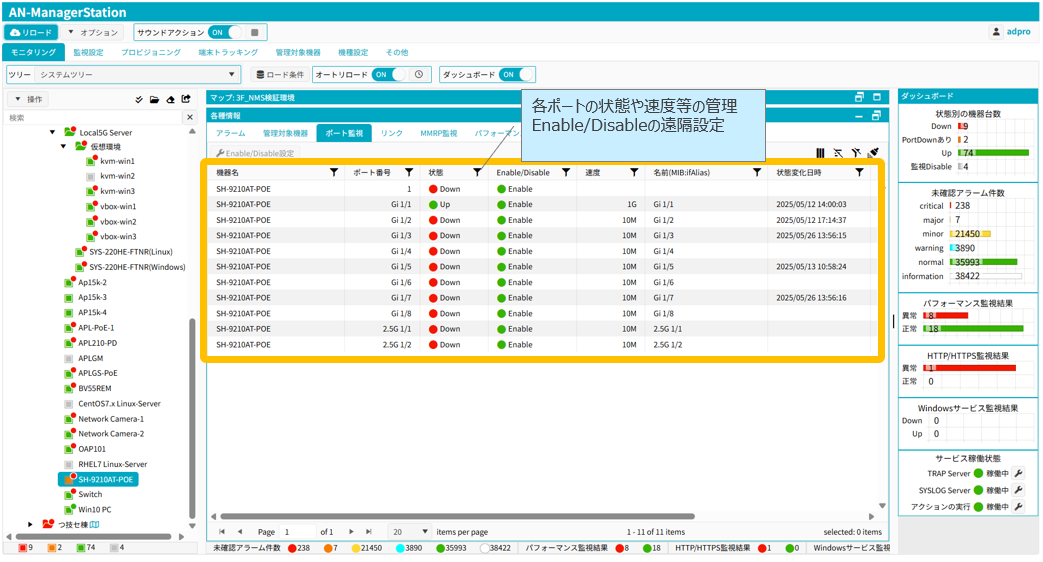

◆　障害管理 - ポート監視

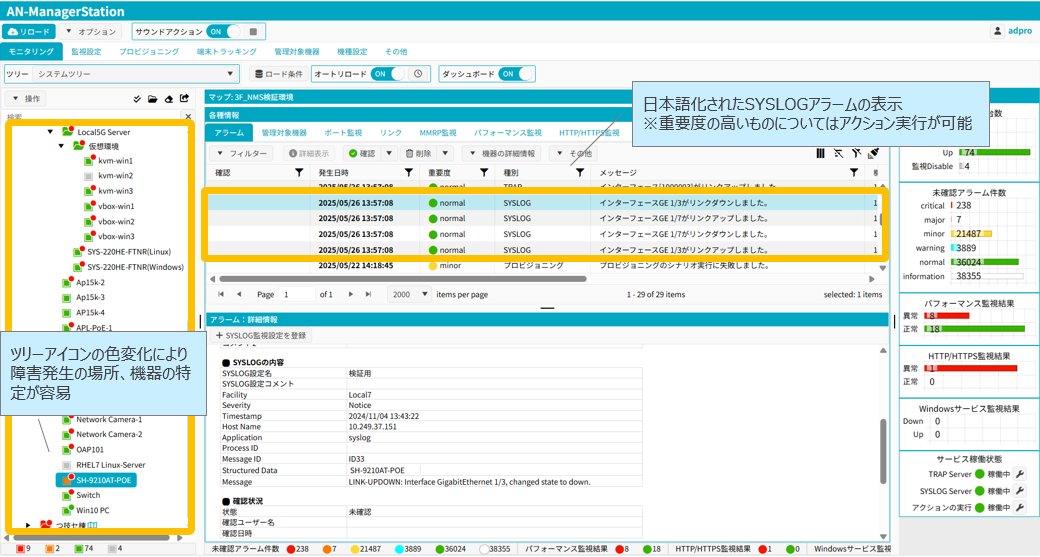

◆　障害管理 - SYSLOG受信

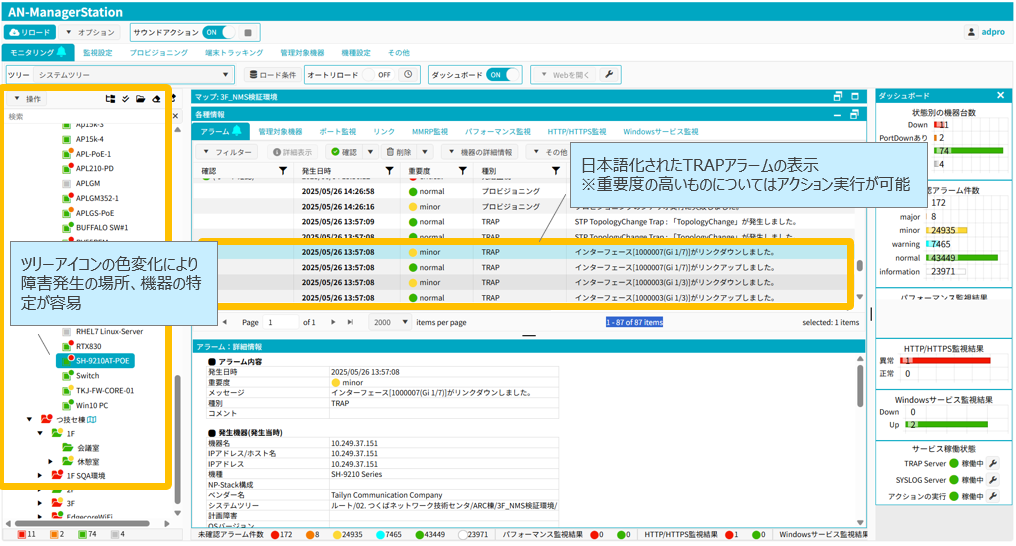

◆　障害管理 - SNMP TRAP受信

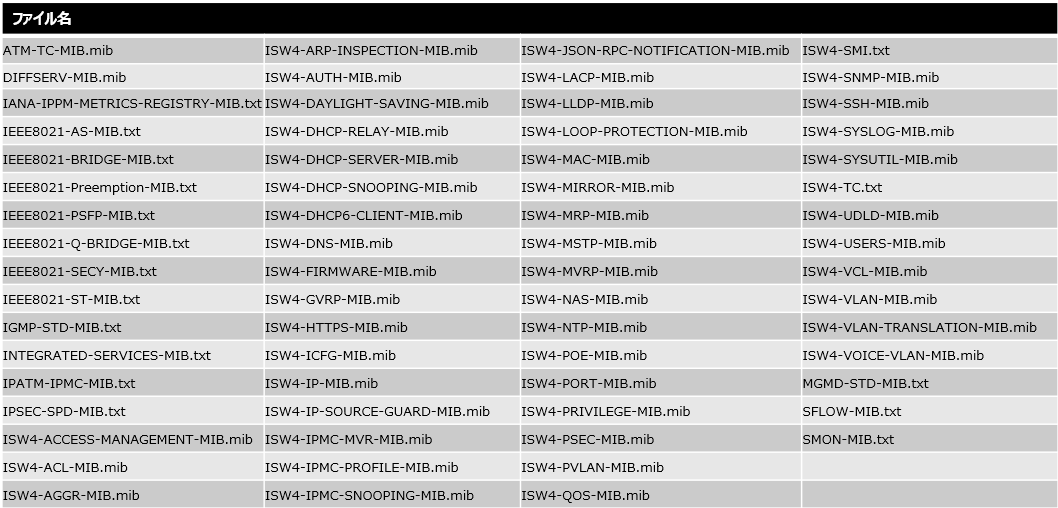

AN-MSにインポートしたMIB定義ファイル一覧

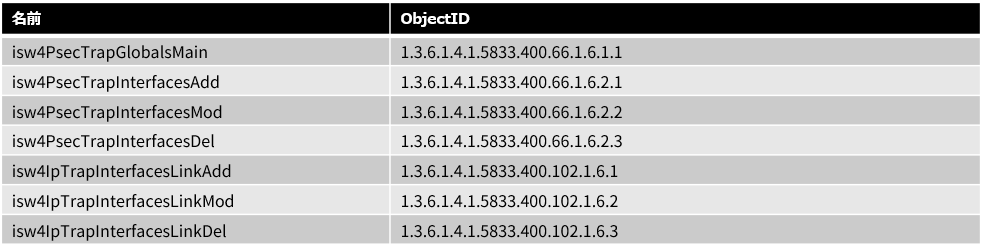

インポートしたMIB定義ファイルから生成されたTRAP設定一覧

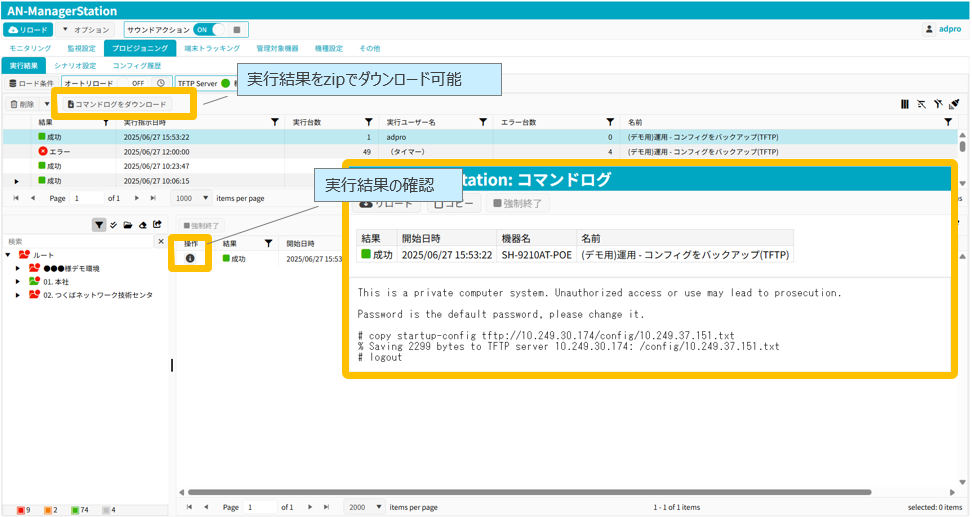

◆　プロビジョニング

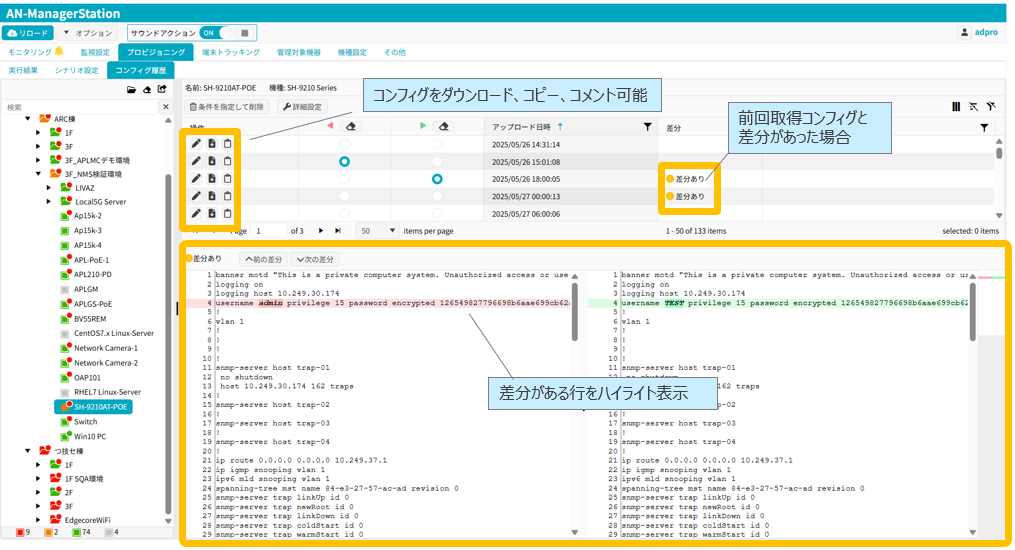

◆　コンフィグ履歴、差分の管理

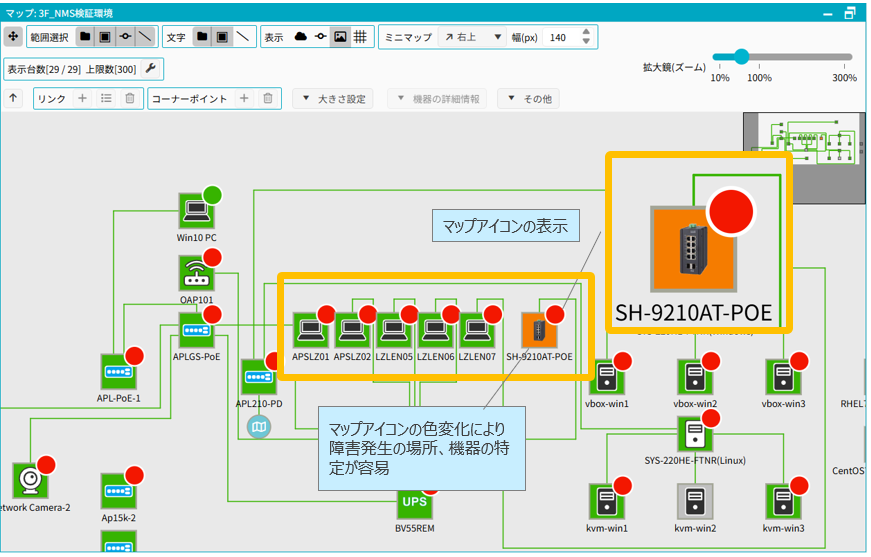

◆　マップ

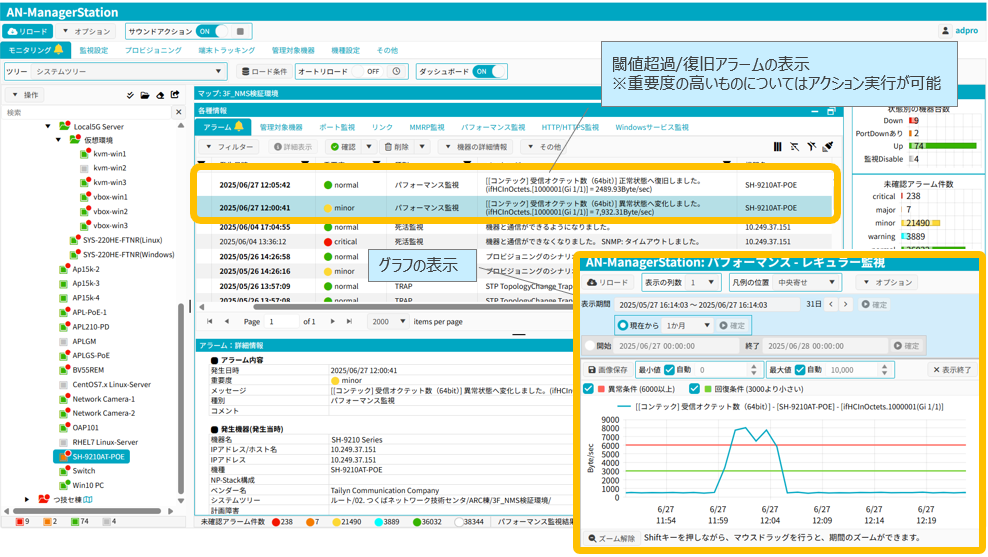

◆　性能管理 - グラフ／閾値（トラフィック）

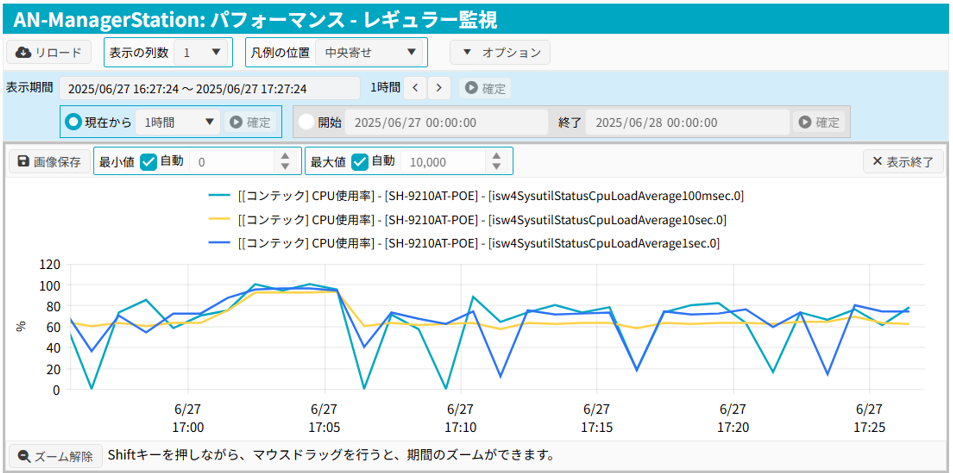

◆性能管理　–　グラフ (CPU負荷)
◇水色　→　100ミリ秒平均
◇黄色　→　10秒平均
◇青色　→　1秒平均

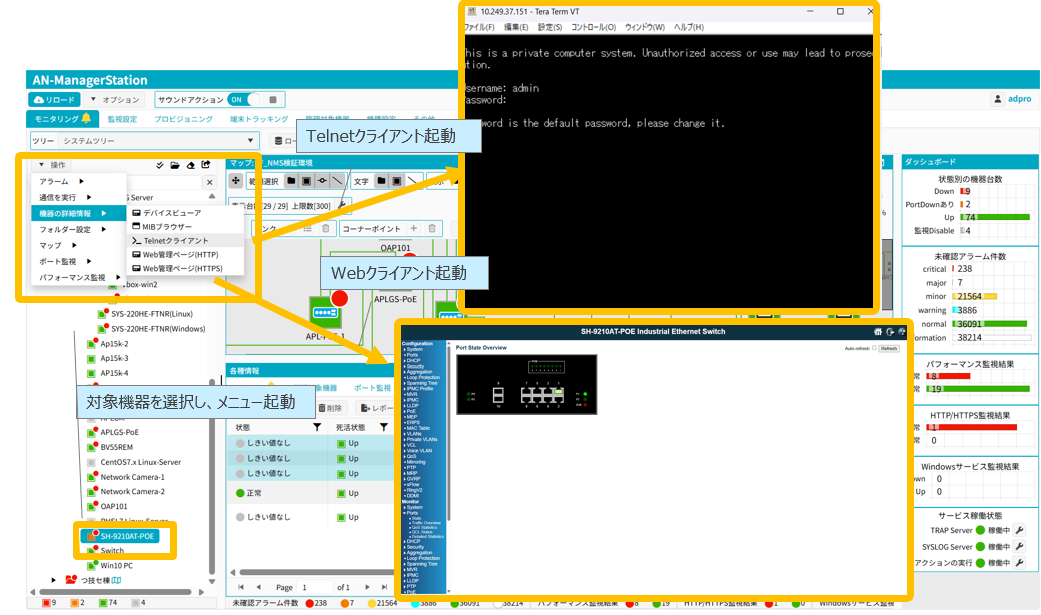

◆ツール　–　Web／Telnetクライアント起動

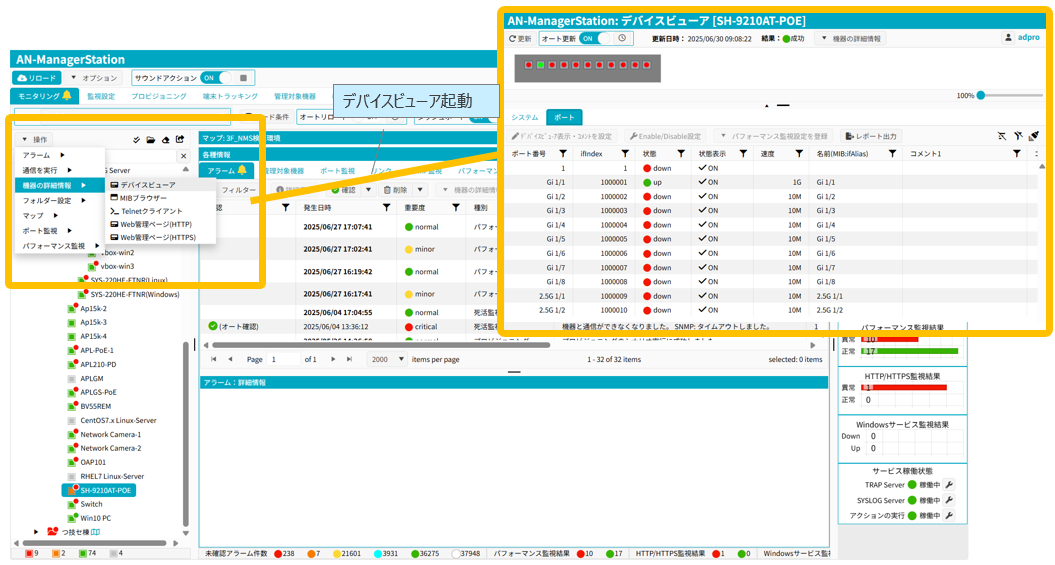

◆ツール　–　デバイスビューア起動
