検証結果
■検証の目的
ネットワークを通じた接点制御方法として、AN-ManagerStationから明京電機株式会社様の接点装置（POSE SE10-8A7B1）を操作することを想定した相互接続検証を行う。
また、接点装置で検出した接点出力の変化をAN-ManagerStationにネットワークを通じて通知することを想定した相互接続検証を行う。
相互接続において必要になる設定内容、課題についても洗い出しを行う。
■連携による効果

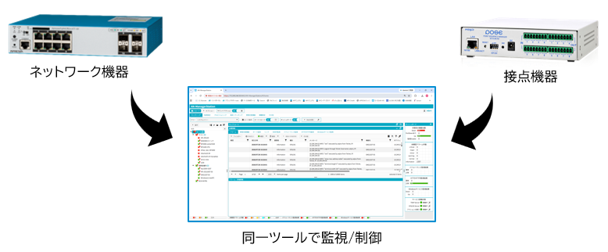

スイッチングハブ等のIPネットワーク機器の監視を行い、監視結果を接点出力によって表示灯等に連携することができる。
また、接点を用いて監視する機器とIPネットワーク機器を同一ツールにて監視および制御を行うことができる。

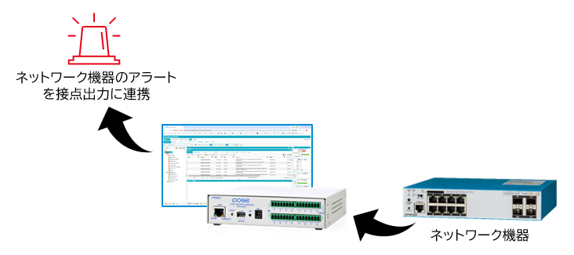

■検証構成

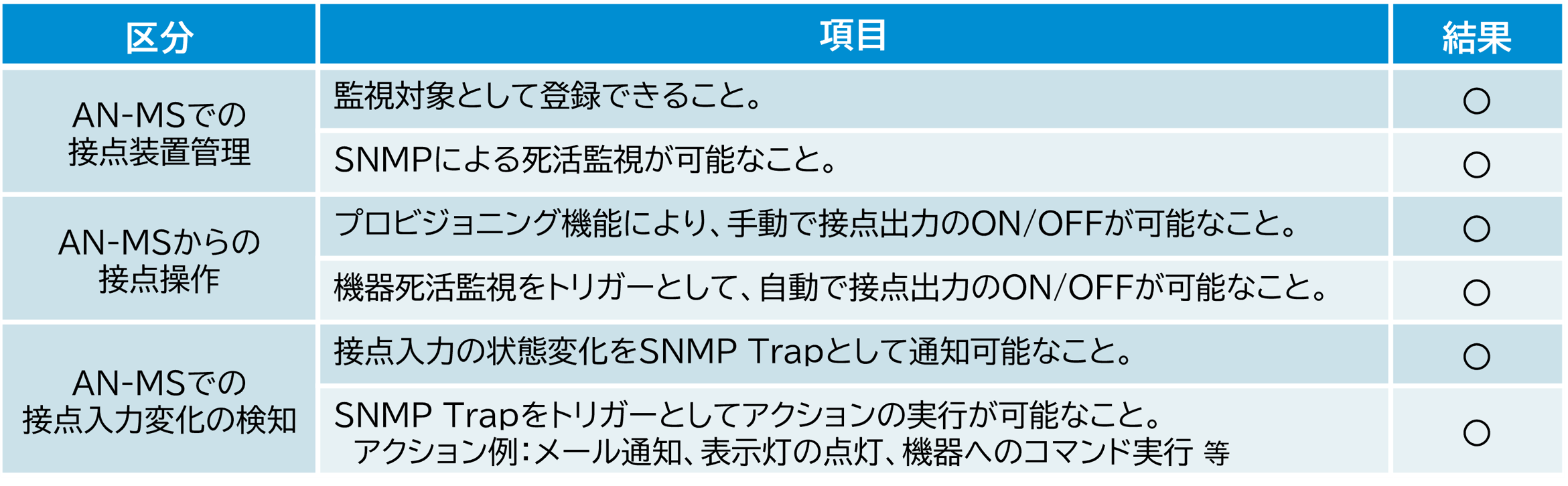

検証内容及び結果
①AN-ManagerStationでの接点装置管理
■SE10-8A7B1用CLIプロファイルの作成

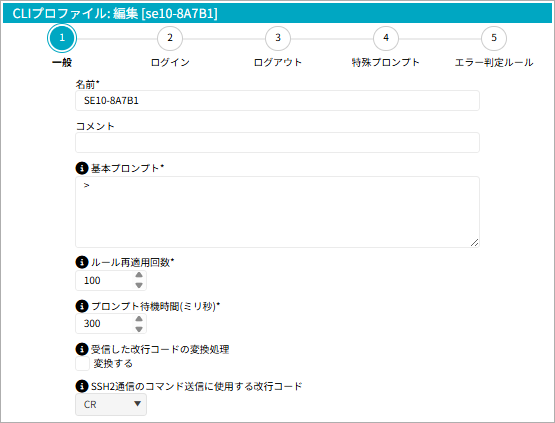

基本プロンプト：>

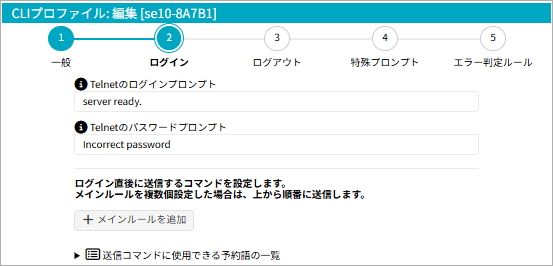

Telnetのログインプロンプト： server ready.
Telnetのパスワードプロンプト： Incorrect password

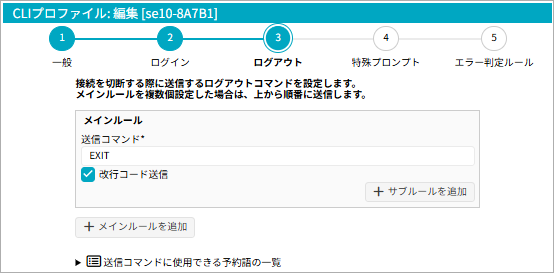

ログアウト送信コマンド：EXIT （改行コード送信あり）

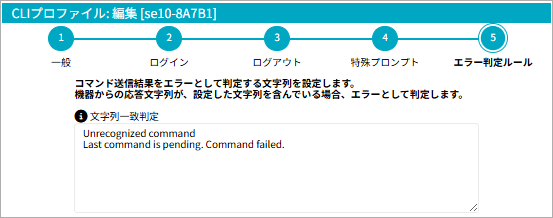

エラー判定ルール文字列一致判定：
Unrecognized command
Last command is pending. Command failed.
※仕様上、Telnet接続時に一度パスワードエラーが発生します。
ログインプロンプトおよびパスワードプロンプトはエラーが発生することを前提とした設定としています。

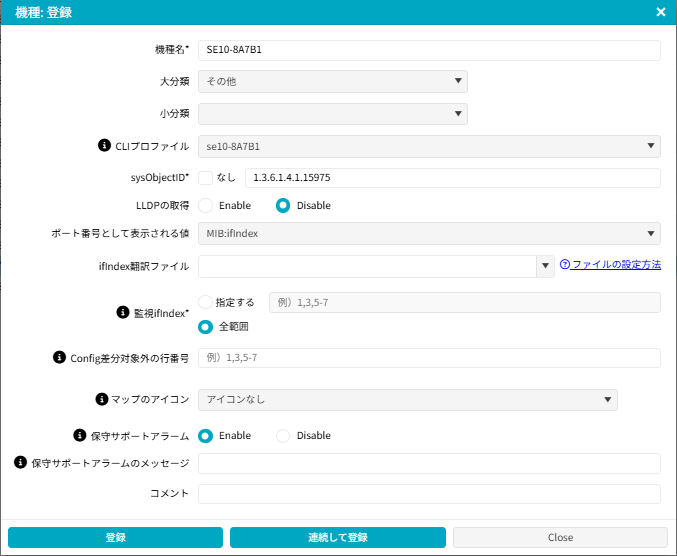

■SE10-8A7B1の機種登録
sysObjectID：1.3.6.1.4.1.15975
CLIプロファイル：前項で作成したプロファイル

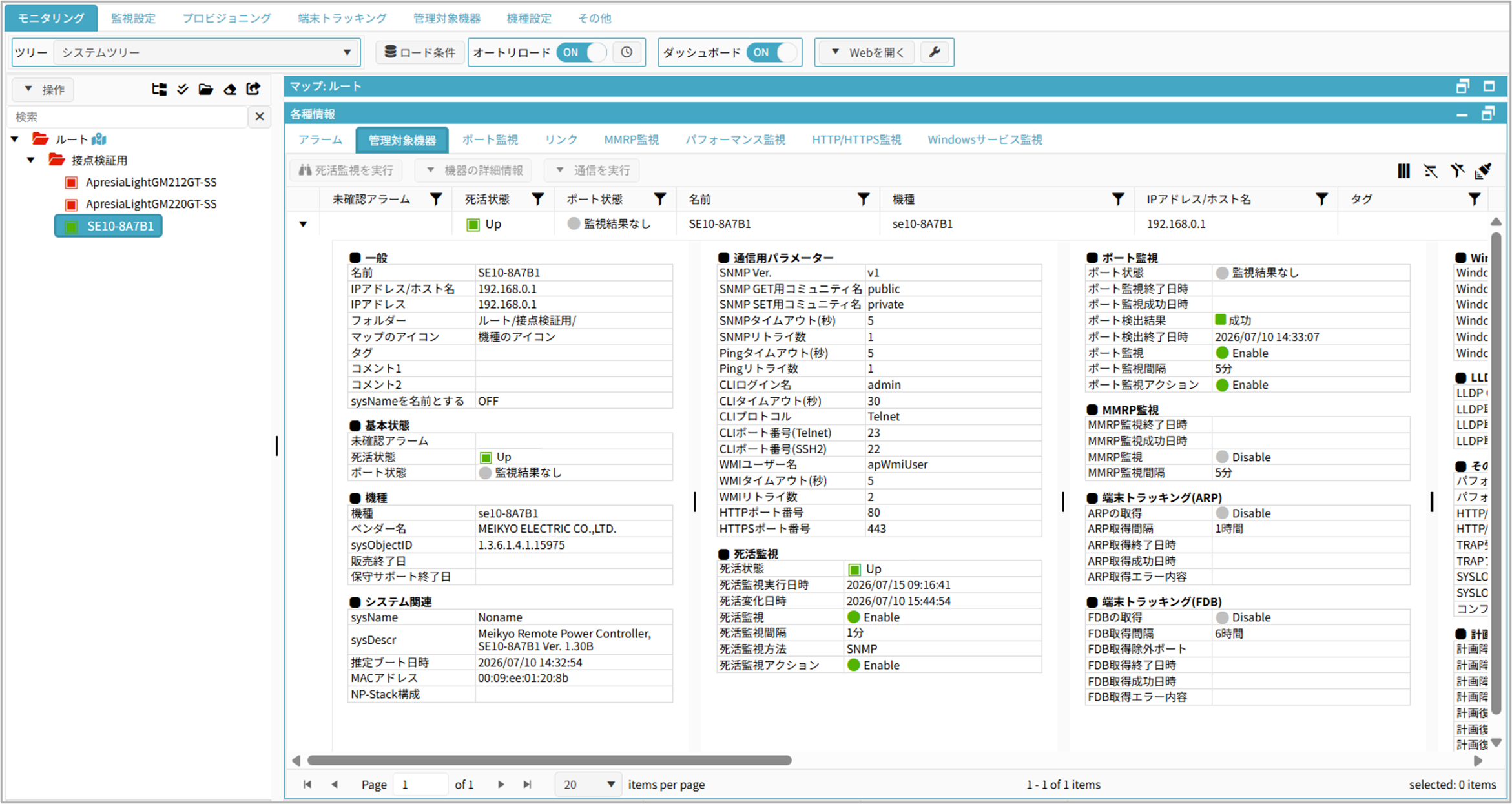

■管理対象としての登録
死活監視
死活監視方法：SNMP
SNMP
SNMP GET用コミュニティ名：public（デフォルトの場合）
SNMP Ver.：v1
CLI（Telnet/SSH2）
CLIログイン名：admin（デフォルトの場合）
CLIログインパスワード：magic（デフォルトの場合）
CLIプロトコル：Telnet
②AN-ManagerStationを用いた接点制御
■接点制御用シナリオの作成
接点ON
機種：作成したSE10-8A7B1の機種設定を指定

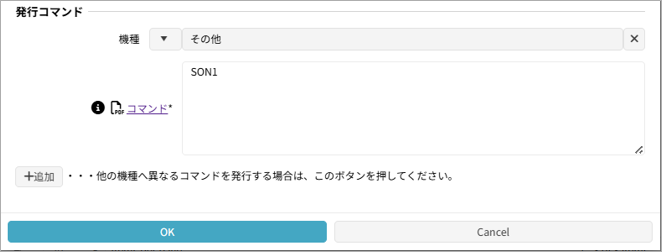

コマンド：SON<port>
接点OFF
機種：作成したSE10-8A7B1の機種設定を指定
※<port>と指定することで、実行時に任意のポート番号を入力することができます。
※アクションとして使用する場合は<port>をポート番号に置き換えてください。
■シナリオアクションの作成

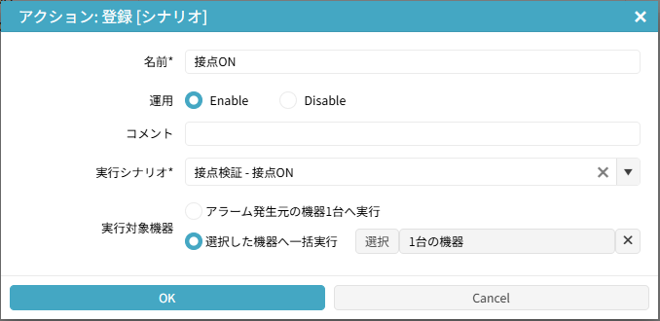

シナリオアクション登録
実行シナリオ：作成した接点制御用シナリオ
実行対象機器：制御したいSE10-8A7B1を指定
■各種アラームとアクションの紐づけ
例：機器死活監視Down時に接点ON、復旧時に接点OFFを行うアクション設定

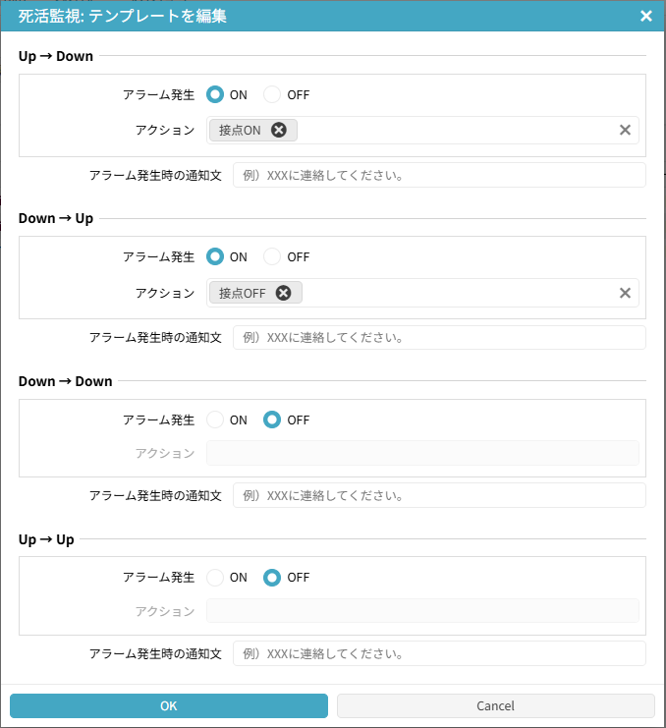

死活監視テンプレート設定
Up → Down
アクション：作成した接点ONのシナリオアクション
Down → Up
アクション：作成した接点OFFのシナリオアクション
③接点入力変化のTrap通知
■接点入力変化のTrap受信設定
接点入力状態の変化時に以下トラップが発報されます。
短絡
Trap名：se10-8A7B1-NvInOn
OID：1.3.6.1.4.1.15975.1.2.4.1.1.0.18
メッセージ：接点入力短絡が実行された

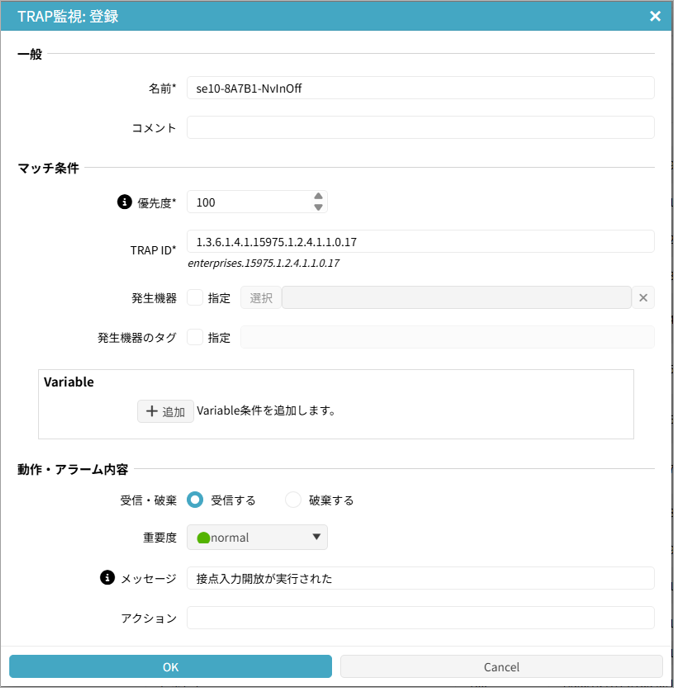

開放
Trap名：se10-8A7B1-NvInOff
OID：1.3.6.1.4.1.15975.1.2.4.1.1.0.17
メッセージ：接点入力開放が実行された
例：接点入力開放および短絡のTrap通知
■Variable条件によるポート番号の判別
Trap受信時にポート番号を判別し、メッセージ上で通知を行いたい場合は、Variable条件を追加します。
例：1番ポートの判別条件
※他ポートの場合は以下の条件値およびメッセージ内容を変更してください。

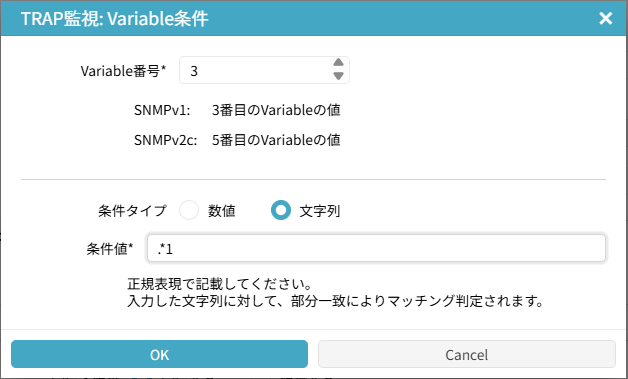

Variable
Variable番号：3
条件タイプ：文字列
条件値：.*1
メッセージ：接点入力1番で短絡が実行された
